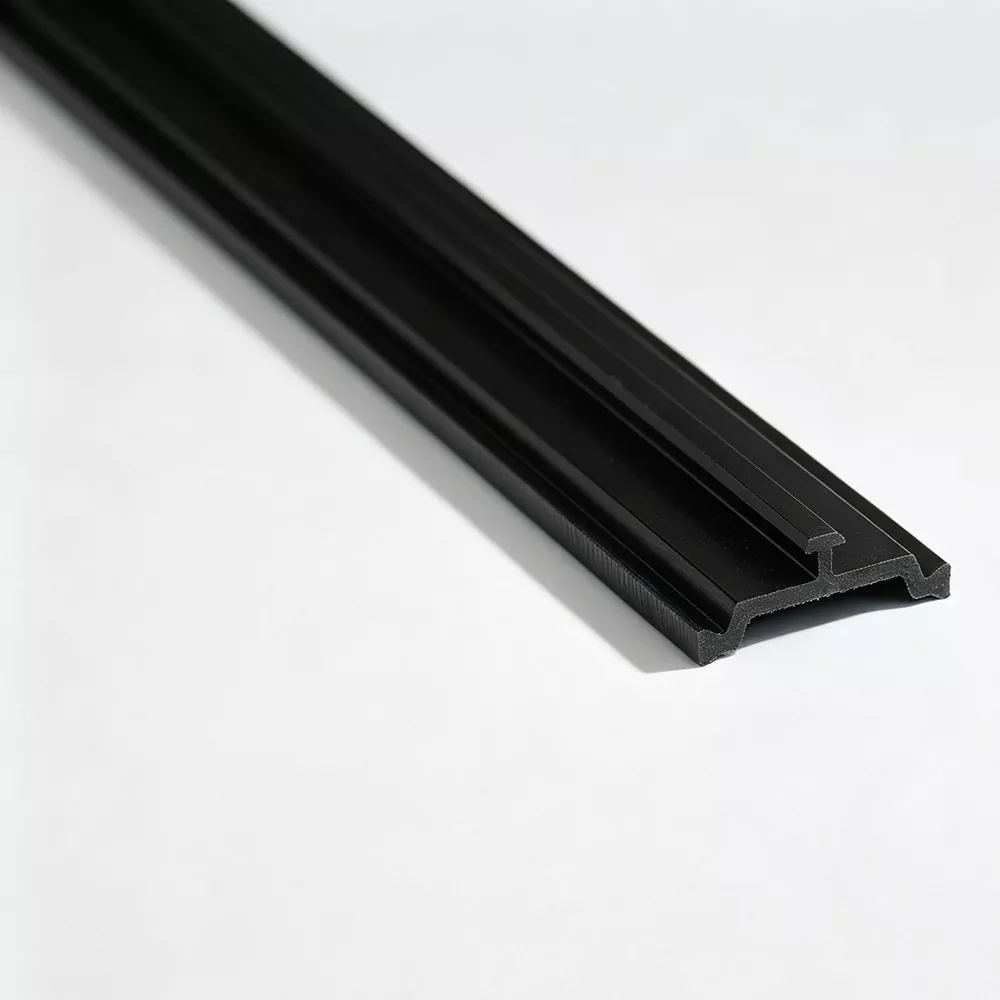

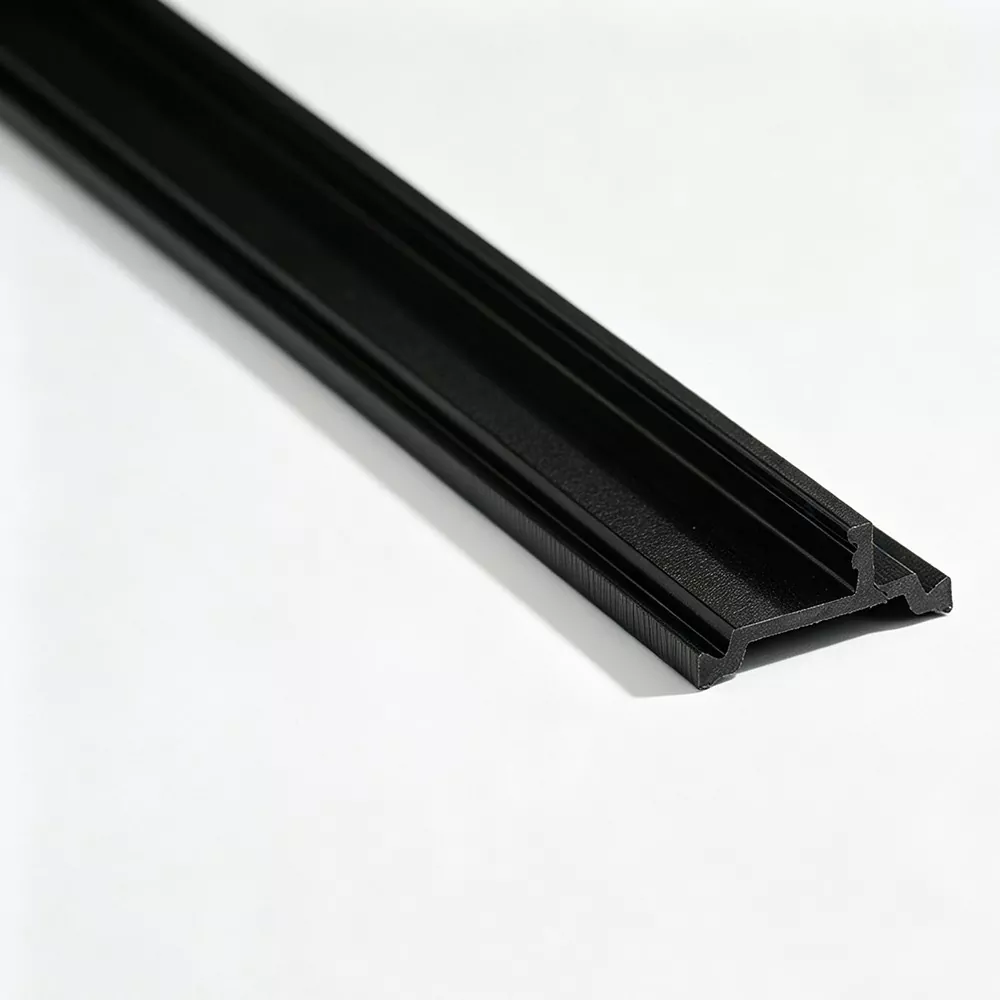

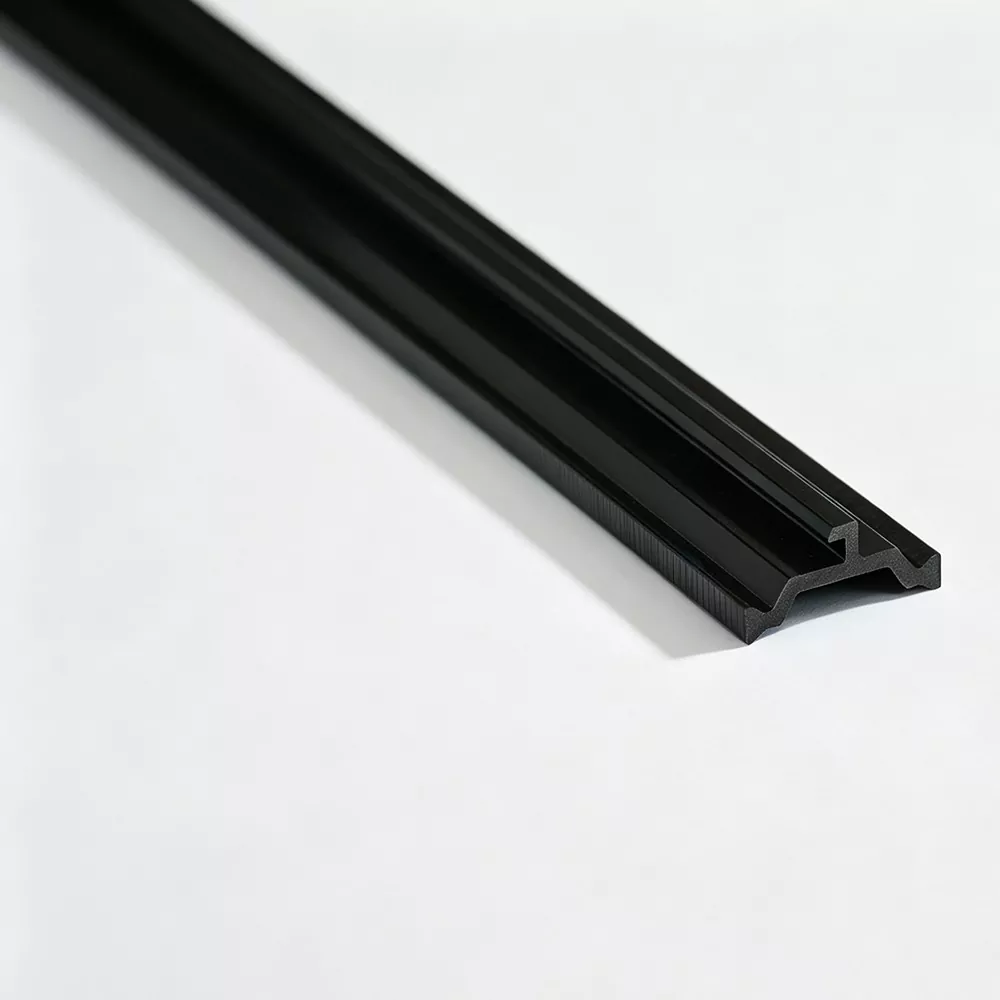

แถบฉนวนกันความร้อนสำหรับหน้าต่างบานเลื่อน

แถบฉนวนกันความร้อนสำหรับหน้าต่างบานเลื่อนได้รับการติดตั้งภายในกรอบอะลูมิเนียมที่แตกหักเนื่องจากความร้อนหรือโปรไฟล์บานหน้าต่าง เพื่อสร้างการแยกที่ไม่ใช่โลหะระหว่างส่วนอะลูมิเนียมด้านในและด้านนอก Jinxing ผู้ผลิตและโรงงานในจีน ผลิตโปรไฟล์เหล่านี้ส่วนใหญ่มาจาก PA66 GF25 และพัฒนารูปทรงของแถบตามการอัดขึ้นรูปอะลูมิเนียม การกำหนดค่าร่อง และโครงสร้างการเชื่อมต่อ

ออกแบบมาสำหรับโปรไฟล์หน้าต่างบานเลื่อน

หน้าต่างบานเลื่อนไม่ได้ใช้การจัดเรียงโปรไฟล์แบบเดียวกับหน้าต่างบานพับทั่วไป เฟรมมักจะประกอบด้วยรางและสายสะพายจะเคลื่อนไปตามส่วนการวิ่งที่ออกแบบไว้ แถบฉนวนกันความร้อนสำหรับหน้าต่างบานเลื่อนจึงต้องพอดีกับโปรไฟล์อลูมิเนียมที่มีอยู่ โดยไม่รบกวนรูปทรงการทำงานของชุดบานเลื่อน

เมื่อเลือกแถบ ขนาดที่สำคัญ ได้แก่:

· ความกว้างและความลึกของร่องอะลูมิเนียม

· ความกว้างและความหนาของแถบ

· โครงสร้างการล็อค

· ตำแหน่งภายในกรอบหรือสายสะพาย

· ช่องว่างรอบส่วนเลื่อน

· วิธีการประกอบโปรไฟล์

ข้อมูลจำเพาะของแถบควรได้รับการยืนยันกับการอัดขึ้นรูปอะลูมิเนียมจริงก่อนการผลิต

คุณสมบัติผลิตภัณฑ์

การเสริมแรง PA66 GF25

โปรไฟล์ทำจาก PA66 เสริมด้วยใยแก้ว 25% ซึ่งให้ความแข็งแกร่งที่จำเป็นในการรักษารูปทรงที่ออกแบบไว้หลังจากสอดเข้าไปในการอัดขึ้นรูปอะลูมิเนียม

การยึดร่องที่แม่นยำ

หน้าตัดได้รับการออกแบบให้สอดคล้องกับร่องรับ ช่วยให้แถบยังคงอยู่ในตำแหน่งที่ถูกต้องระหว่างการประกอบเชิงกล

ขนาดโปรไฟล์ที่มั่นคง

การอัดขึ้นรูปและการสอบเทียบที่มีการควบคุมช่วยรักษาความกว้าง ความหนา และขนาดส่วนวิกฤตตลอดแนวโปรไฟล์ให้สม่ำเสมอ

ความต้านทานต่ออุณหภูมิและการเสื่อมสภาพ

วัสดุสามารถประเมินสำหรับการเสื่อมสภาพจากความร้อน คุณสมบัติแรงดึงที่อุณหภูมิที่กำหนด การต้านทานน้ำ และการขยายตัวเชิงเส้นตามข้อกำหนดทางเทคนิคที่เกี่ยวข้อง

การจับคู่โปรไฟล์เฟรมและสายสะพาย

ระบบหน้าต่างบานเลื่อนอาจใช้การจัดเรียงตัวกั้นความร้อนที่แตกต่างกันสำหรับกรอบด้านนอกและบานเลื่อน ดังนั้นรูปทรงของแถบที่ต้องการจึงอาจแตกต่างกันไปตามส่วนอะลูมิเนียมต่างๆ ภายในระบบหน้าต่างเดียวกัน

ตัวอย่างเช่น โปรไฟล์เฟรมอาจต้องมีความกว้างหรือการจัดเรียงล็อคที่แตกต่างจากโปรไฟล์บานเนื่องจากรูปทรงการอัดขึ้นรูปและพื้นที่การติดตั้งที่แตกต่างกัน

Jinxing สามารถตรวจสอบส่วนอลูมิเนียมที่เกี่ยวข้องแยกกันเพื่อกำหนดแถบฉนวนกันความร้อนที่เหมาะสมสำหรับแต่ละโปรไฟล์

ข้อควรพิจารณารอบรางเลื่อน

แถบฉนวนควรอยู่ภายในพื้นที่โปรไฟล์ที่กำหนด และไม่ควรเปลี่ยนแปลงความสัมพันธ์มิติของรางเลื่อน

ด้วยเหตุนี้แถบจึง:

ตำแหน่ง + ความหนา + รูปทรงของขอบ + ความลึกของการแทรก

ต้องประสานกับการอัดขึ้นรูปอลูมิเนียม การจับคู่ขนาดที่ถูกต้องช่วยหลีกเลี่ยงการรบกวนส่วนประกอบโปรไฟล์ที่อยู่ติดกันระหว่างการประกอบ

การเลือกใช้วัสดุ

Jinxing ใช้ PA66 GF25 เป็นหลักสำหรับแถบฉนวนกันความร้อนสำหรับหน้าต่างบานเลื่อน

การเสริมใยแก้วช่วยเพิ่มความแข็งแกร่งและความแข็งแรงเชิงกลของวัสดุฐาน PA66 สำหรับโครงการที่มีข้อกำหนดทางเทคนิคที่กำหนดไว้ สามารถยืนยันข้อกำหนดด้านวัสดุและกลไกที่เกี่ยวข้องก่อนการผลิตได้

จุดตรวจสอบ

สำหรับโปรไฟล์หน้าต่างบานเลื่อน การตรวจสอบจะเน้นไปที่ขนาดที่ส่งผลต่อการแทรกและความสัมพันธ์ระหว่างแถบและการอัดขึ้นรูปอะลูมิเนียม

การตรวจสอบที่สำคัญได้แก่:

· ขนาดโปรไฟล์โดยรวม

· ขนาดการยึดร่องที่สำคัญ

· เรขาคณิตภาคตัดขวาง

· สภาพพื้นผิว

· คุณสมบัติแรงดึง

· ความแข็ง

· ประสิทธิภาพการเสื่อมสภาพจากความร้อน

· ลักษณะการขยายตัวเชิงเส้น

ข้อกำหนดในการตรวจสอบสามารถปรับเปลี่ยนได้ตามข้อกำหนดของลูกค้าและมาตรฐานที่บังคับใช้

ส่วนมาตรฐานและแบบกำหนดเอง

Jinxing สามารถสร้างโปรไฟล์การแบ่งความร้อนทั่วไป เช่น I-Type, C-Type และ T-Type รวมถึงส่วนที่ไม่ได้มาตรฐานที่พัฒนาขึ้นสำหรับการอัดขึ้นรูปหน้าต่างบานเลื่อนโดยเฉพาะ

การปรับแต่งสามารถครอบคลุมถึง:

วิธีระบุสินค้า

เมื่อหาแถบฉนวนความร้อนสำหรับหน้าต่างบานเลื่อน การอัดขึ้นรูปอลูมิเนียมถือเป็นข้อมูลอ้างอิงที่สำคัญที่สุด

จัดเตรียมสิ่งต่อไปนี้หากมี:

การวาดโปรไฟล์หน้าต่าง → ขนาดร่อง → ส่วนแถบที่ต้องการ → วัสดุ → สี → ความยาว → ปริมาณ

หากระบบหน้าต่างมีโปรไฟล์กรอบและบานหน้าต่างที่แตกต่างกัน ควรจัดส่งแบบร่างสำหรับแต่ละส่วนที่เกี่ยวข้องแยกกัน

คำถามที่พบบ่อย

แถบฉนวนกันความร้อนติดตั้งอยู่ที่ไหนในหน้าต่างบานเลื่อน?

ติดตั้งภายในโครงอะลูมิเนียมหรือโครงบานแยกระบายความร้อน ตำแหน่งที่แน่นอนขึ้นอยู่กับการออกแบบการอัดขึ้นรูป

แถบฉนวนกันความร้อนสำหรับหน้าต่างบานเลื่อนเหมาะสำหรับทั้งกรอบหน้าต่างบานเลื่อนและวงกบหรือไม่?

สามารถพัฒนาแถบดังกล่าวสำหรับส่วนอะลูมิเนียมประเภทใดก็ได้ แต่รูปทรงที่ต้องการอาจแตกต่างกันระหว่างโครงและสายสะพาย

Jinxing ใช้วัสดุอะไร?

Jinxing ใช้ PA66 GF25 เป็นหลัก โดยเสริมใยแก้ว 25%

แถบระบายความร้อนจะส่งผลต่อรางเลื่อนหรือไม่?

แถบนี้ควรได้รับการออกแบบให้คงอยู่ภายในพื้นที่โปรไฟล์ที่ระบุ และรักษาขนาดตามที่ต้องการรอบๆ ราง ดังนั้นควรตรวจสอบภาพวาดการอัดขึ้นรูปอะลูมิเนียมก่อนเลือกแถบ

Jinxing สามารถผลิตแถบสำหรับโปรไฟล์หน้าต่างบานเลื่อนที่เป็นกรรมสิทธิ์ได้หรือไม่?

ใช่. Jinxing สามารถพัฒนาส่วนแบบกำหนดเองตามแบบการอัดขึ้นรูปอลูมิเนียมหรือตัวอย่างที่มีอยู่

สามารถใช้แถบข้อมูลจำเพาะที่แตกต่างกันในระบบหน้าต่างบานเลื่อนเดียวได้หรือไม่

ใช่. การอัดขึ้นรูปกรอบอลูมิเนียมและบานประตูที่แตกต่างกันอาจต้องใช้ขนาดแถบหรือการออกแบบหน้าตัดที่แตกต่างกัน
