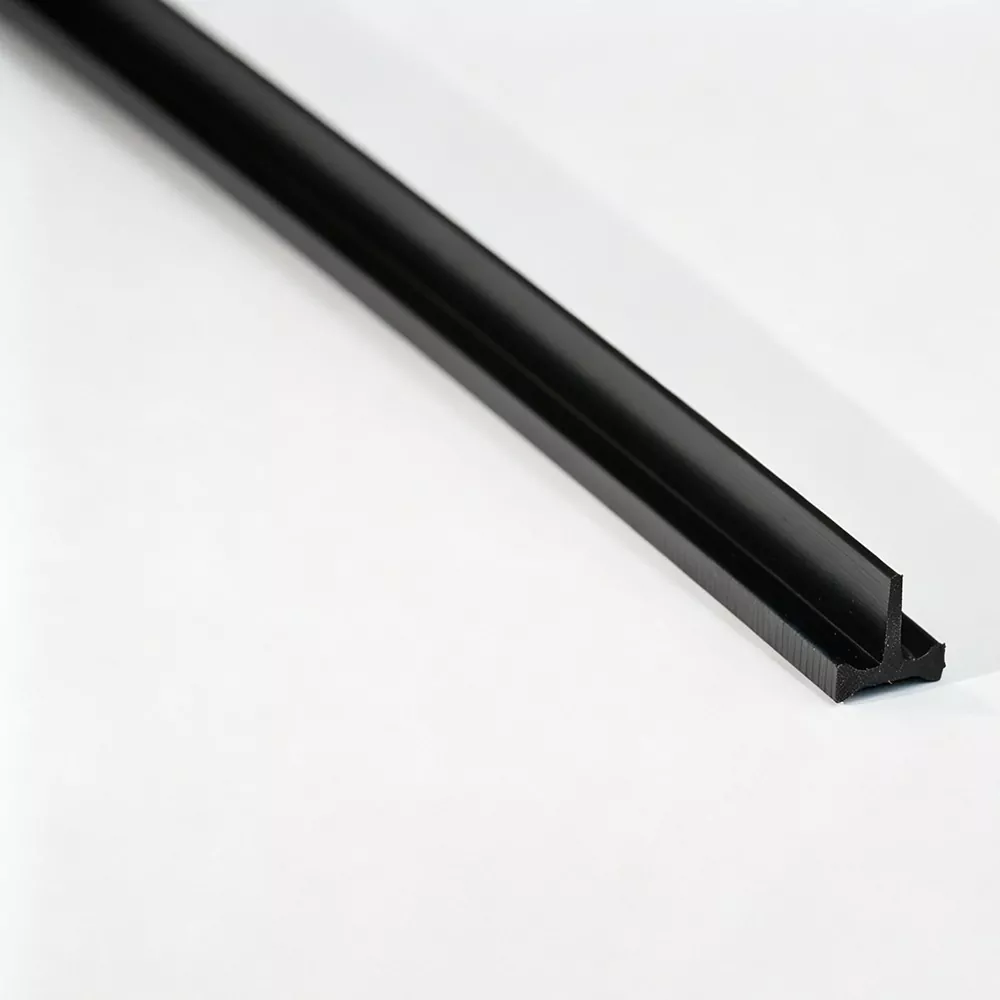

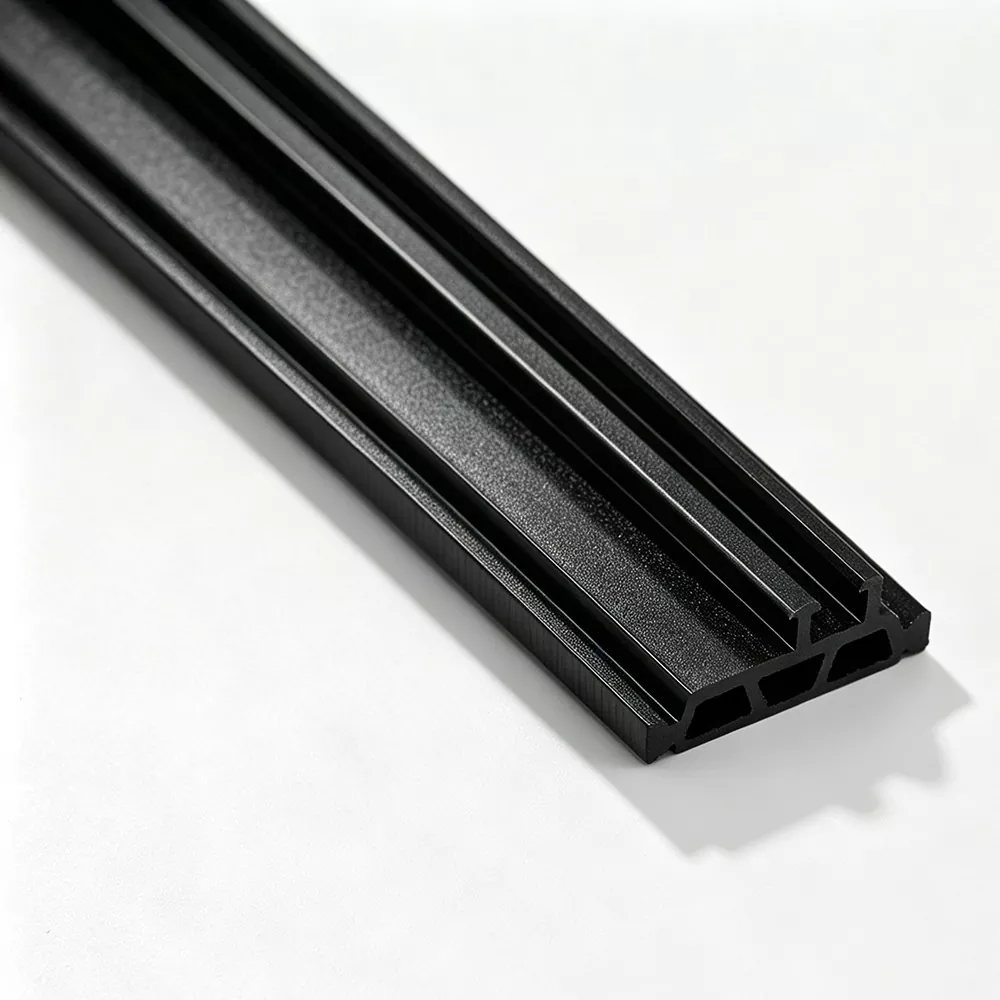

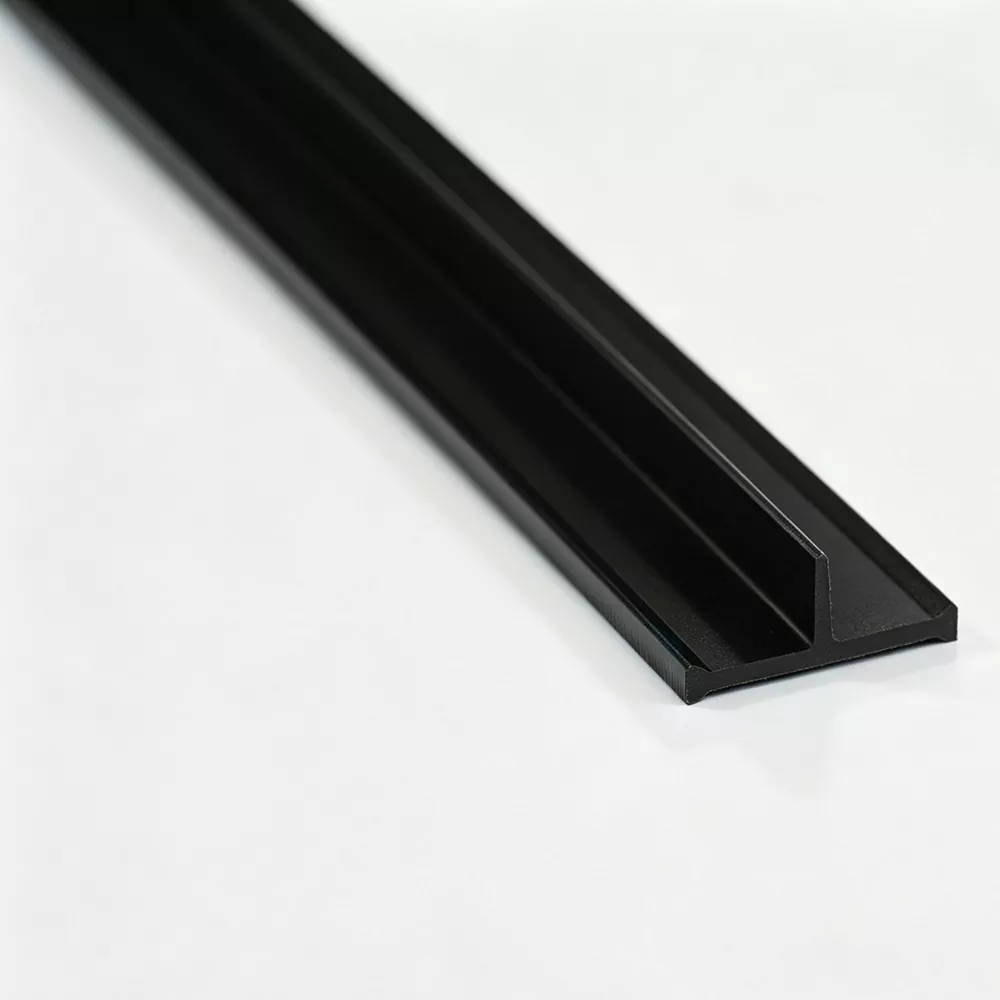

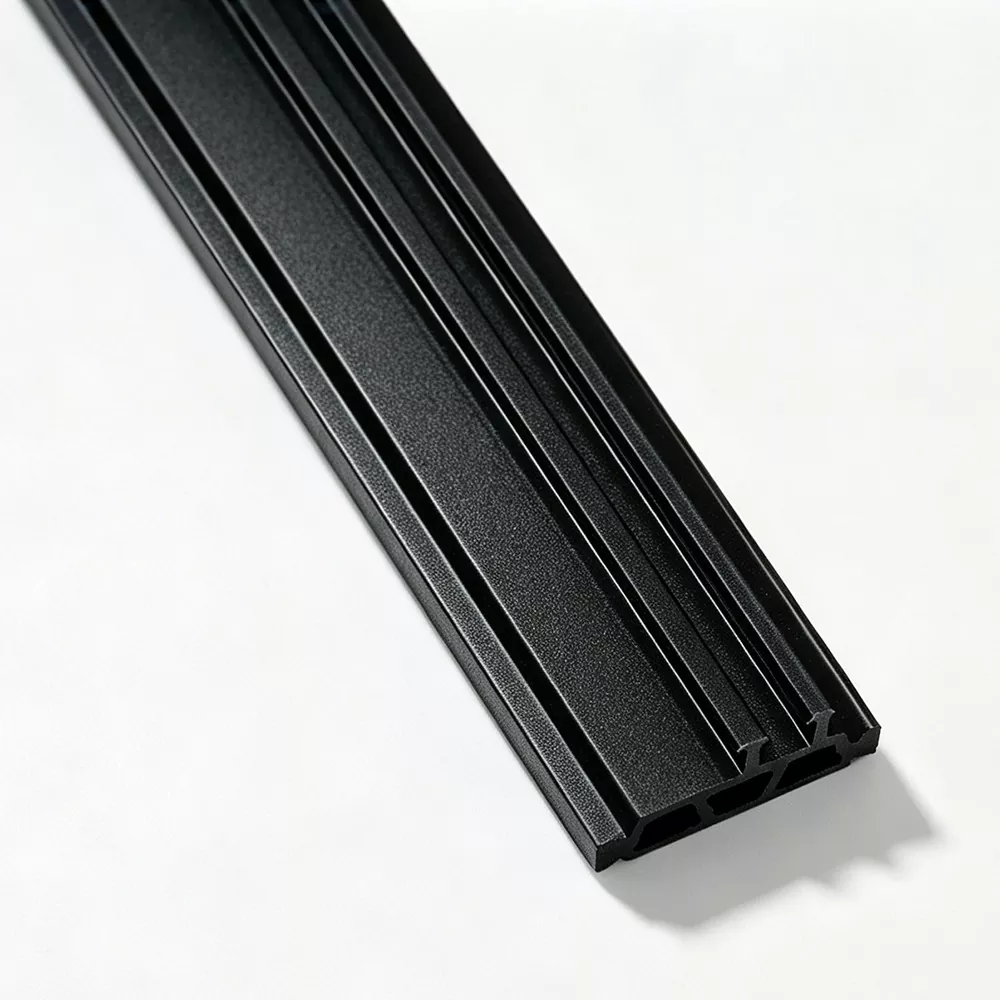

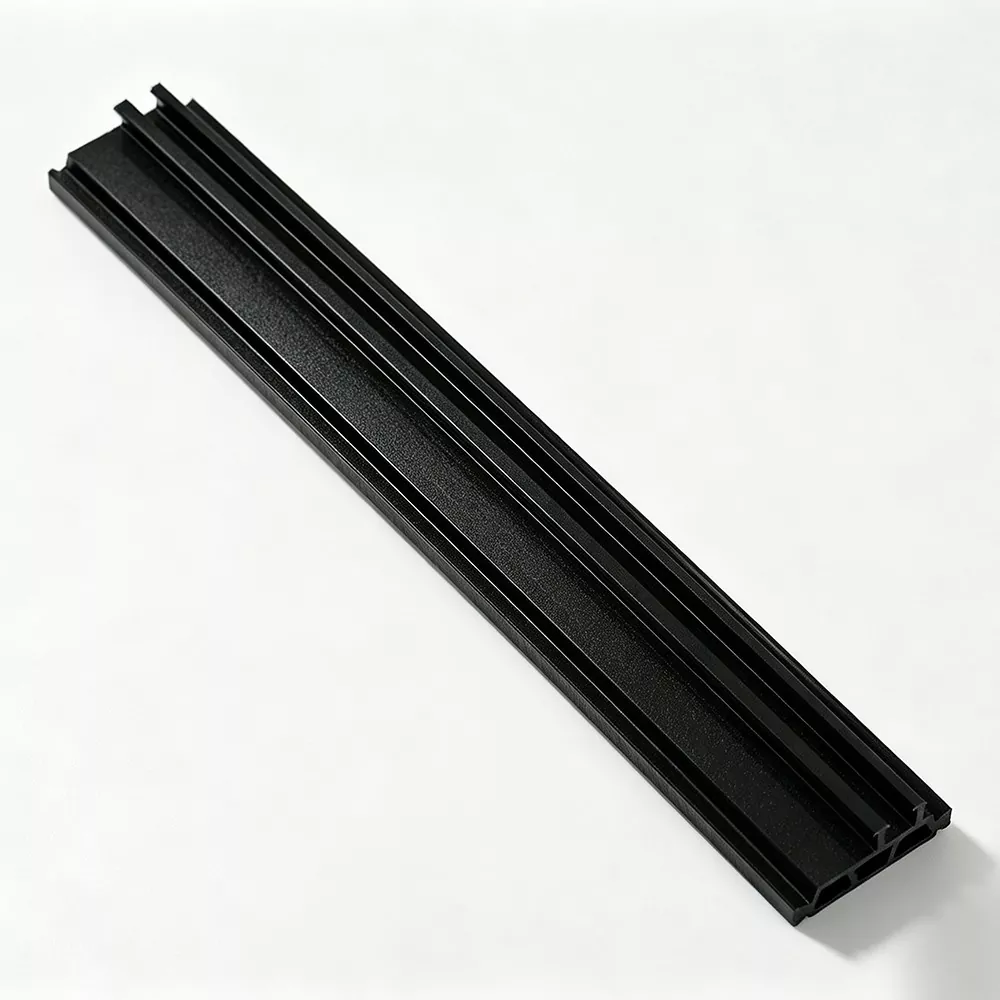

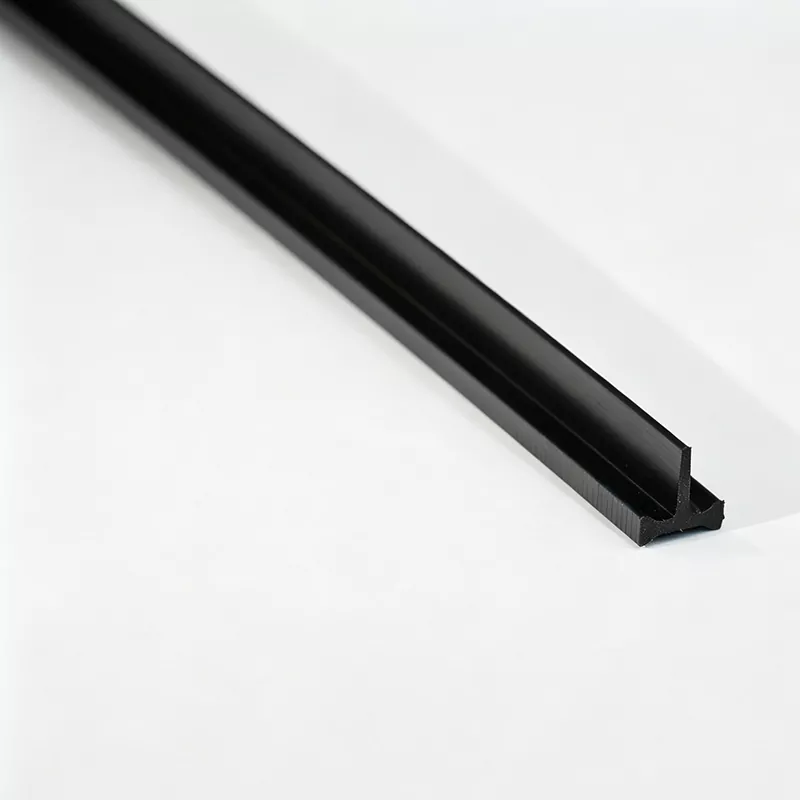

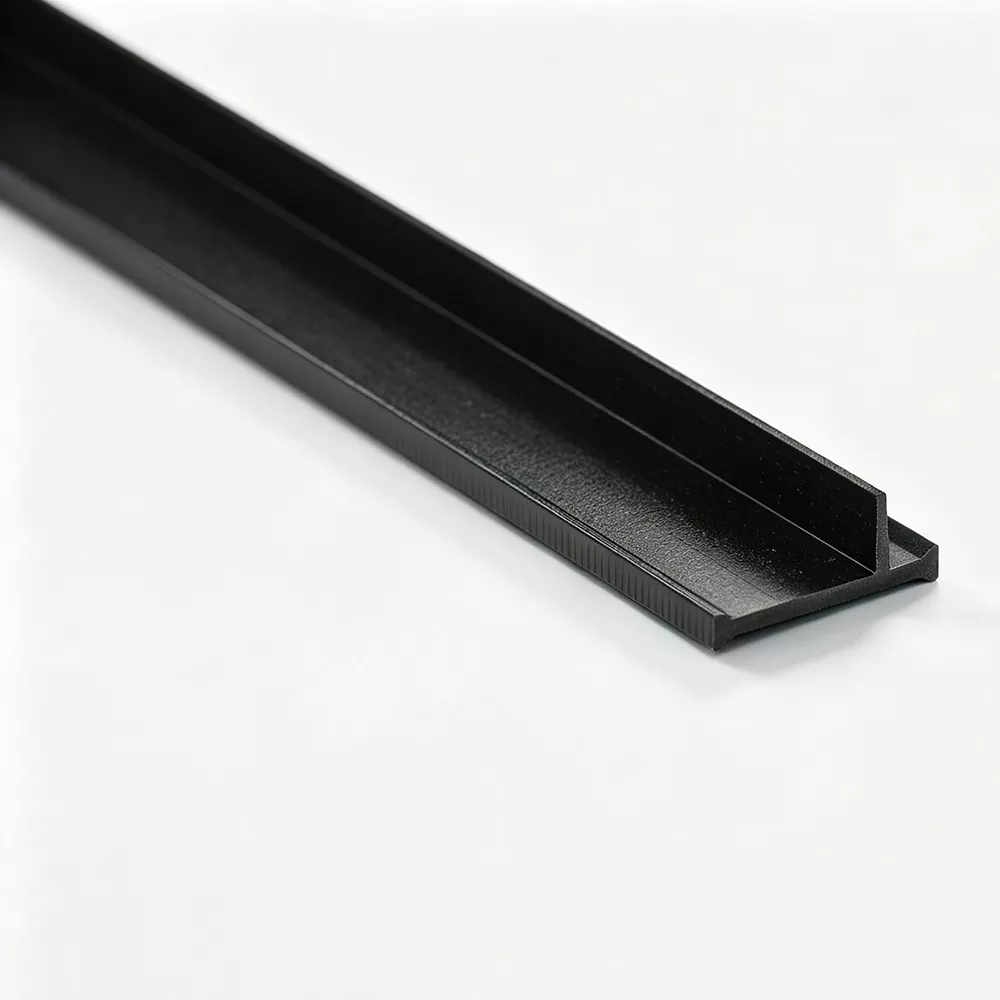

แถบหยุดความร้อน T-Type

แถบตัดความร้อน T-Type ที่นำเสนอโดยโรงงาน Jinxing สามารถจัดจำหน่ายเป็นแถบตรงยาว 6 เมตรหรือขดลวด 500 เมตร สำหรับโปรไฟล์อลูมิเนียมที่ต้องการส่วนรูปตัว T พิเศษ เราสามารถตรวจสอบแบบของลูกค้าและยืนยันขนาด เครื่องมือ สี ความยาว และข้อกำหนดในการประมวลผลที่ต้องการก่อนการผลิต

หน้าตัดและชุดประกอบรูปตัว T

เรขาคณิตของแถบชนิด T สามารถดูได้จากความสัมพันธ์พื้นฐานสามประการภายในโปรไฟล์:

หัวหน้างานและฝ่ายรับ

ส่วนที่กว้างกว่าของแถบรูปตัว T จะต้องสอดคล้องกับรูปทรงการรับหรือการรักษาของโปรไฟล์อะลูมิเนียม

ก้านและร่อง

ก้านที่แคบกว่าจะขยายเข้าไปในร่องหรือส่วนของโปรไฟล์ที่สอดคล้องกัน และช่วยกำหนดตำแหน่งที่ต้องการของแถบฉนวน

การจัดตำแหน่งส่วน

โปรไฟล์รูปตัว T ที่สมบูรณ์จะต้องเข้ากันได้กับโปรไฟล์อะลูมิเนียมในระหว่างการแทรกและการประมวลผลในภายหลัง ขนาดของหน้าตัดจึงต้องได้รับการยืนยันโดยเทียบกับแบบร่างจริง

ความสัมพันธ์เหล่านี้ทำให้ Thermal Break Strip แบบ T-Type เหมาะอย่างยิ่งสำหรับการใช้งานที่โปรไฟล์อลูมิเนียมได้รับการออกแบบให้มีโครงสร้างรับรูปตัว T ที่กำหนดไว้

วัสดุ PA66 GF25

แถบนี้ผลิตจากไนลอน PA66 เสริมด้วยใยแก้ว 25% (GF25)

PA66 สร้างฐานโพลีเมอร์ ในขณะที่ใยแก้วช่วยเสริมแรงภายในระบบวัสดุ สารประกอบได้รับการประมวลผลผ่านการอัดขึ้นรูปเพื่อสร้างโปรไฟล์รูปตัว T ที่ต้องการ

วัสดุนี้ใช้กับแถบกันความร้อนของ Jinxing สำหรับ:

· ประตูและหน้าต่างอะลูมิเนียมหุ้มฉนวน

· โปรไฟล์ผนังม่าน

· ระบบโปรไฟล์อะลูมิเนียมแยกส่วนด้วยความร้อน

· แอปพลิเคชันโปรไฟล์การแบ่งความร้อนที่ปรับแต่งเอง

วิธีการผลิตโปรไฟล์

แถบกันความร้อนชนิด T ได้รับการขึ้นรูปอย่างต่อเนื่องผ่านการอัดขึ้นรูป โดยมีหน้าตัดที่สร้างโดยเครื่องมือที่เลือก และถูกทำให้เสถียรผ่านการทำความเย็นและการปรับขนาดดาวน์สตรีม

การเตรียมวัสดุ

ไนลอน PA66 และใยแก้ว GF25 จัดทำขึ้นตามสูตรการผลิต วัสดุที่เข้ามาจะถูกตรวจสอบโดยเป็นส่วนหนึ่งของกระบวนการควบคุมวัสดุ

การสร้างโปรไฟล์

สารประกอบที่เตรียมไว้จะเข้าสู่ระบบการอัดรีดแบบสกรูคู่ขนาน และถูกทำให้เป็นพลาสติก ผสม และขึ้นรูปโดยใช้เครื่องมือที่ออกแบบมาสำหรับส่วนประเภท T ที่ต้องการ

การระบายความร้อนและการปรับขนาด

หลังจากการอัดขึ้นรูป โปรไฟล์จะผ่านขั้นตอนการทำความเย็นและการปรับขนาดเพื่อรักษาเสถียรภาพของรูปทรงเรขาคณิตรูปตัว T และรักษาขนาดส่วนที่ระบุ

การตัดหรือการขด

แถบที่เสร็จแล้วจะถูกประมวลผลเป็นแบบฟอร์มการจัดหาที่ต้องการ สามารถจัดส่งเป็นแถบตรงที่มีความยาวคงที่หรือคอยล์ต่อเนื่องได้ ทั้งนี้ขึ้นอยู่กับคำสั่งซื้อ

การจับคู่ Strip กับโปรไฟล์อลูมิเนียม

การเลือกแถบชนิด T จะเริ่มต้นด้วยโปรไฟล์อลูมิเนียมแทนที่จะเป็นแถบเพียงอย่างเดียว

สำหรับโปรไฟล์ใหม่หรือโครงการทดแทน ควรตรวจสอบข้อมูลต่อไปนี้:

สำหรับโปรไฟล์ที่ไม่ได้มาตรฐาน สามารถตรวจสอบแบบร่างส่วนอะลูมิเนียมได้ก่อนที่จะยืนยันเครื่องมือ

การใช้งาน

ประตูและหน้าต่างอะลูมิเนียมหุ้มฉนวนความร้อน

แถบชนิด T สามารถรวมเข้ากับระบบโปรไฟล์อะลูมิเนียมหุ้มฉนวนได้ โดยโปรไฟล์ได้รับการออกแบบรอบๆ โครงสร้างรับรูปตัว T ที่สอดคล้องกัน

โปรไฟล์อลูมิเนียมผนังม่าน

ใช้ในชุดประกอบโปรไฟล์ผนังม่านที่ต้องการส่วนแยกความร้อนชนิด T ที่สอดคล้องกับรูปทรงโปรไฟล์อลูมิเนียมเฉพาะ

ระบบโปรไฟล์อลูมิเนียมเฉพาะทาง

เหมาะสำหรับการออกแบบโปรไฟล์ที่ต้องการส่วนตัดความร้อนที่ไม่ได้มาตรฐาน แทนที่จะใช้การกำหนดค่าประเภท I หรือ C-type ที่มีจำหน่ายทั่วไป

โครงการพัฒนาโปรไฟล์

แถบชนิด T สามารถพิจารณาได้ในระหว่างการพัฒนาโปรไฟล์อลูมิเนียมใหม่ โดยที่ส่วนแถบและร่องโปรไฟล์ได้รับการออกแบบร่วมกันเพื่อสร้างการกำหนดค่าการประกอบที่จำเป็น

T-Type เปรียบเทียบกับโปรไฟล์ Thermal Break Strip อื่นๆ

ข้อได้เปรียบหลักของแถบกันความร้อนชนิด T คือรูปทรงส่วนต่อประสานของโปรไฟล์ หัวที่กว้างขึ้นและก้านที่แคบกว่าช่วยให้แถบทำงานร่วมกับโปรไฟล์อะลูมิเนียมที่ออกแบบให้มีโครงสร้างการรับที่สอดคล้องกัน

การปรับแต่งโปรไฟล์ T-Type

แถบกันความร้อนชนิด T มักถูกระบุตามรูปทรงของโปรไฟล์อะลูมิเนียม เมื่อส่วนที่ต้องการอยู่นอกช่วงมาตรฐาน Jinxing สามารถตรวจสอบการวาดโปรไฟล์ก่อนการผลิตได้

บริการปรับแต่งที่เรามีอยู่ ได้แก่:

· ขนาดหน้าตัดที่ไม่ได้มาตรฐาน

· เครื่องมือและการผลิตตามแบบ

· สีพิเศษ เช่น สีเทาและสีขาว

· การประมวลผลแบบตัดตามความยาว

· สิ้นสุดการลบมุม

· บรรจุภัณฑ์แบบกำหนดเอง

· การเข้ารหัสด้วยเลเซอร์

สำหรับแถบชนิด T แบบกำหนดเอง ผู้ซื้อสามารถจัดเตรียมหน้าตัดโปรไฟล์อะลูมิเนียมที่สมบูรณ์พร้อมกับขนาดแถบ ความยาว สี วิธีการบรรจุ และเงื่อนไขการประมวลผลที่ต้องการ

ข้อมูลนี้ช่วยให้สามารถประเมินส่วนรูปตัว T ที่ต้องการร่วมกับโปรไฟล์อะลูมิเนียมจริง แทนที่จะถือเป็นส่วนประกอบเดี่ยวๆ

การควบคุมคุณภาพและกระบวนการ

ระบบการผลิตครอบคลุมถึงการเตรียมวัสดุ การอัดขึ้นรูป การระบายความร้อน การกำหนดขนาด การตรวจสอบ และการตกแต่งขั้นสุดท้าย

ไนลอนและใยแก้ว PA66 ที่เข้ามาได้รับการตรวจสอบตามขั้นตอนการควบคุมวัสดุของบริษัท ในระหว่างการอัดขึ้นรูป ขนาดหน้าตัดและสภาพพื้นผิวจะถูกตรวจสอบโดยเป็นส่วนหนึ่งของการควบคุมในกระบวนการ

การทดสอบในห้องปฏิบัติการอาจรวมถึงคุณสมบัติต่างๆ เช่น ความหนาแน่น ความแข็งของชายฝั่ง ความต้านทานแรงดึงตามยาวและตามขวาง การต้านทานน้ำ การเสื่อมสภาพจากความร้อน และค่าสัมประสิทธิ์การขยายตัวเชิงเส้น ตามข้อกำหนดของผลิตภัณฑ์และการทดสอบที่เกี่ยวข้อง

ก่อนการจัดส่ง แถบสำเร็จรูปจะได้รับการตรวจสอบรูปลักษณ์และขนาด โดยมีเอกสารการตรวจสอบที่เกี่ยวข้องตามข้อกำหนดการสั่งซื้อที่ตกลงกันไว้

ทำไมต้อง Jinxing สำหรับแถบหยุดความร้อน T-Type?

การพัฒนาที่มุ่งเน้นโปรไฟล์

เราพิจารณาแถบชนิด T ร่วมกับรูปทรงโปรไฟล์อะลูมิเนียม ซึ่งจะช่วยเมื่อโครงการเกี่ยวข้องกับโครงสร้างรับหรือยึดแบบพิเศษ

การอัดขึ้นรูปภายในองค์กร

ระบบการผลิตการอัดขึ้นรูปของเราเองครอบคลุมขั้นตอนการขึ้นรูปโปรไฟล์หลักตั้งแต่การแปรรูปวัสดุไปจนถึงการทำความเย็นและการปรับขนาด

การสนับสนุนมาตราที่ไม่ได้มาตรฐาน

สามารถตรวจสอบแบบของลูกค้าสำหรับโปรไฟล์ประเภท T พิเศษ ก่อนที่จะยืนยันเครื่องมือและการผลิต

รูปแบบการจัดส่งที่ยืดหยุ่น

มีทั้งแถบตรงยาว 6 เมตรและคอยล์ 500 เมตร สำหรับกระบวนการผลิตโปรไฟล์อลูมิเนียมที่แตกต่างกัน

คำถามที่พบบ่อย

Thermal Break Strip แบบ T-Type คืออะไร?

แถบตัดความร้อนชนิด T เป็นโปรไฟล์ฉนวน PA66 GF25 พร้อมหน้าตัดรูปตัว T ที่ออกแบบมาเพื่อทำงานกับรูปทรงโปรไฟล์อลูมิเนียมที่สอดคล้องกัน

แถบ T-type แตกต่างจากแถบ I-type อย่างไร

ความแตกต่างหลักคือรูปทรงหน้าตัดและวิธีที่แถบประกอบเข้ากับโปรไฟล์อะลูมิเนียม ผลิตภัณฑ์ประเภท T ใช้ส่วนหัวที่กว้างกว่าและก้านที่แคบกว่า ดังนั้นจึงจำเป็นต้องออกแบบหรือเลือกโปรไฟล์การรับให้สอดคล้องกัน

ฉันจะเลือกแถบ T-type ที่ถูกต้องได้อย่างไร

แถบควรจับคู่กับส่วนโปรไฟล์อะลูมิเนียมจริง รวมถึงร่องรับ พื้นที่ยึด ขนาดหัวและก้าน ทิศทางการแทรก และสภาวะการประมวลผลขั้นปลาย

คุณสามารถพัฒนาแถบ T-type จากรูปวาดโปรไฟล์ของเราได้หรือไม่?

ใช่. เราสามารถตรวจสอบแบบของลูกค้าสำหรับส่วนประเภท T ที่ไม่ได้มาตรฐาน และยืนยันข้อกำหนดด้านเครื่องมือและการผลิตก่อนการผลิต

แถบ T-type สามารถใส่เป็นขดได้หรือไม่?

ใช่. คอยล์มาตรฐานจ่ายม้วนละ 500 เมตร มีแถบตรงยาว 6 เมตรด้วย

สามารถปรับแต่งความยาวและสีได้หรือไม่?

สามารถยืนยันสีพิเศษและข้อกำหนดในการตัดตามความยาวได้ตามข้อกำหนดการสั่งซื้อ หน้าตัดที่ไม่ได้มาตรฐานจะได้รับการตรวจสอบจากแบบของลูกค้าก่อนการผลิต

เราควรจัดเตรียมอะไรบ้างสำหรับการสอบถามแถบกันความร้อนชนิด T

การเขียนแบบหน้าตัดโปรไฟล์อะลูมิเนียมที่สมบูรณ์เป็นจุดเริ่มต้นที่มีประโยชน์ที่สุด ผู้ซื้อยังสามารถระบุขนาดแถบ ความยาว สี แบบฟอร์มการจัดหา ข้อกำหนดในการบรรจุภัณฑ์ และเงื่อนไขการประมวลผลที่ต้องการได้
