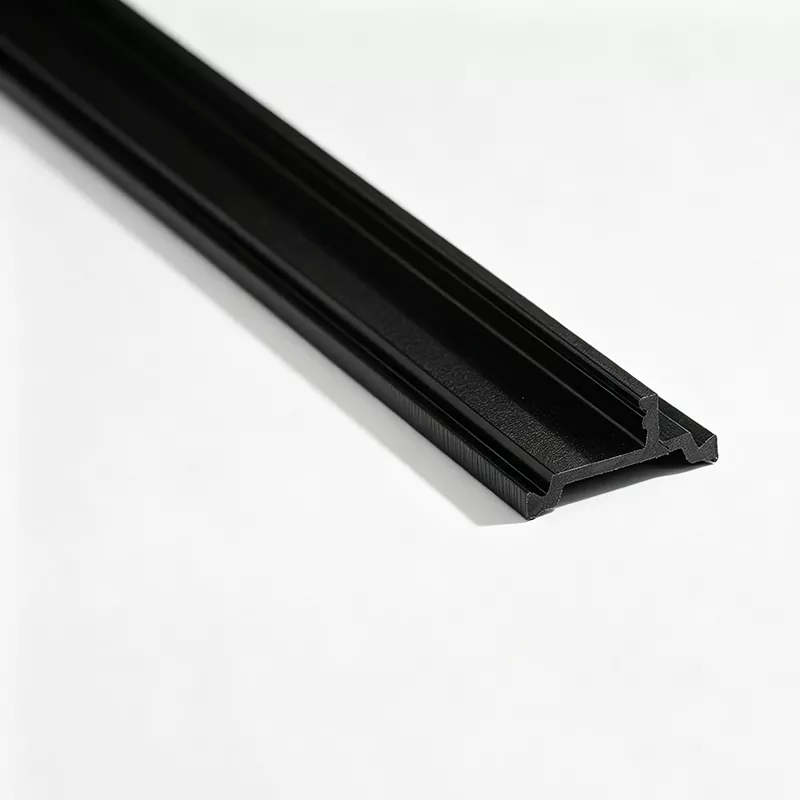

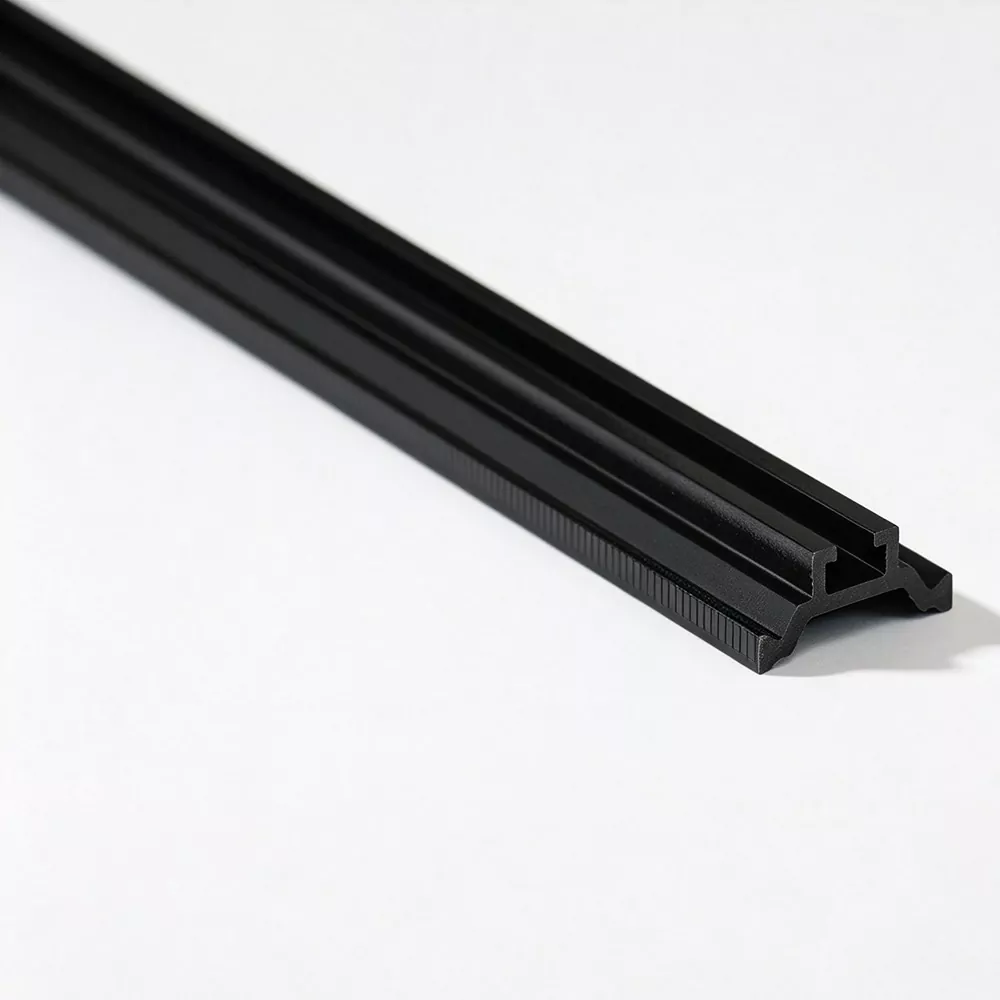

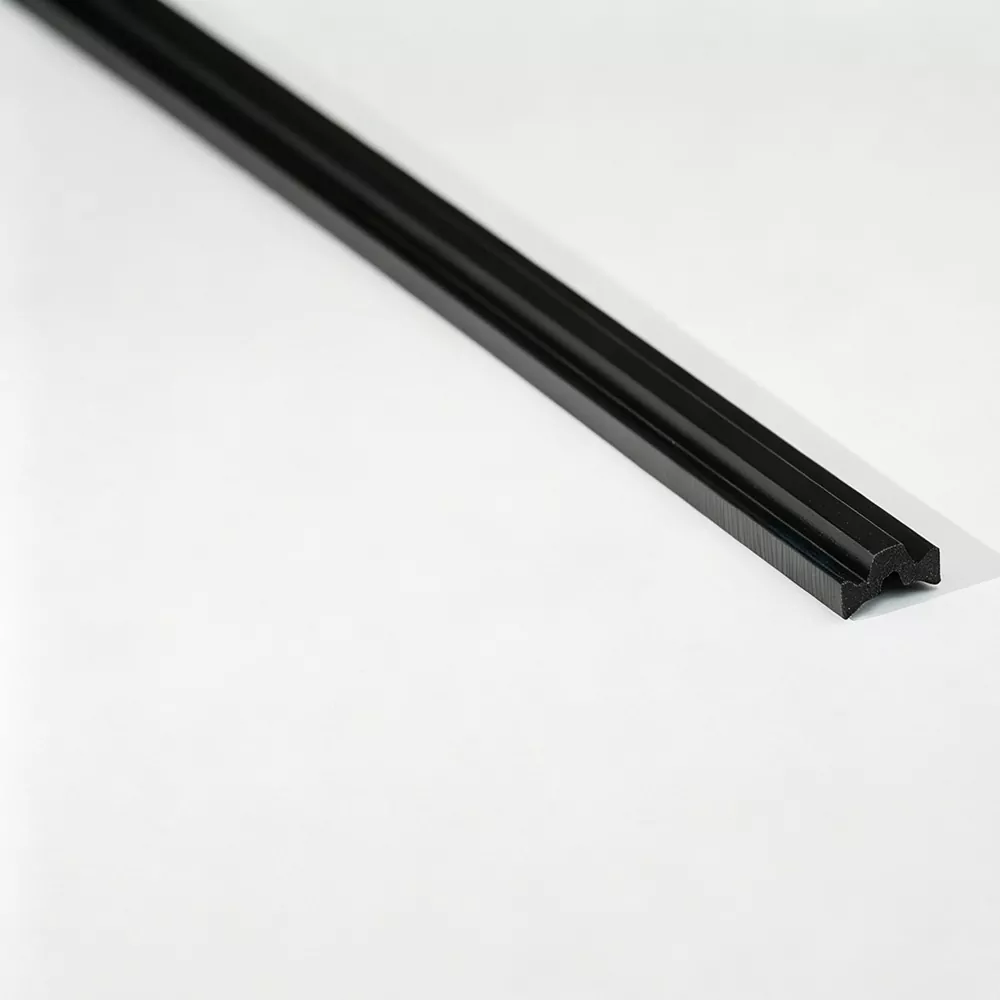

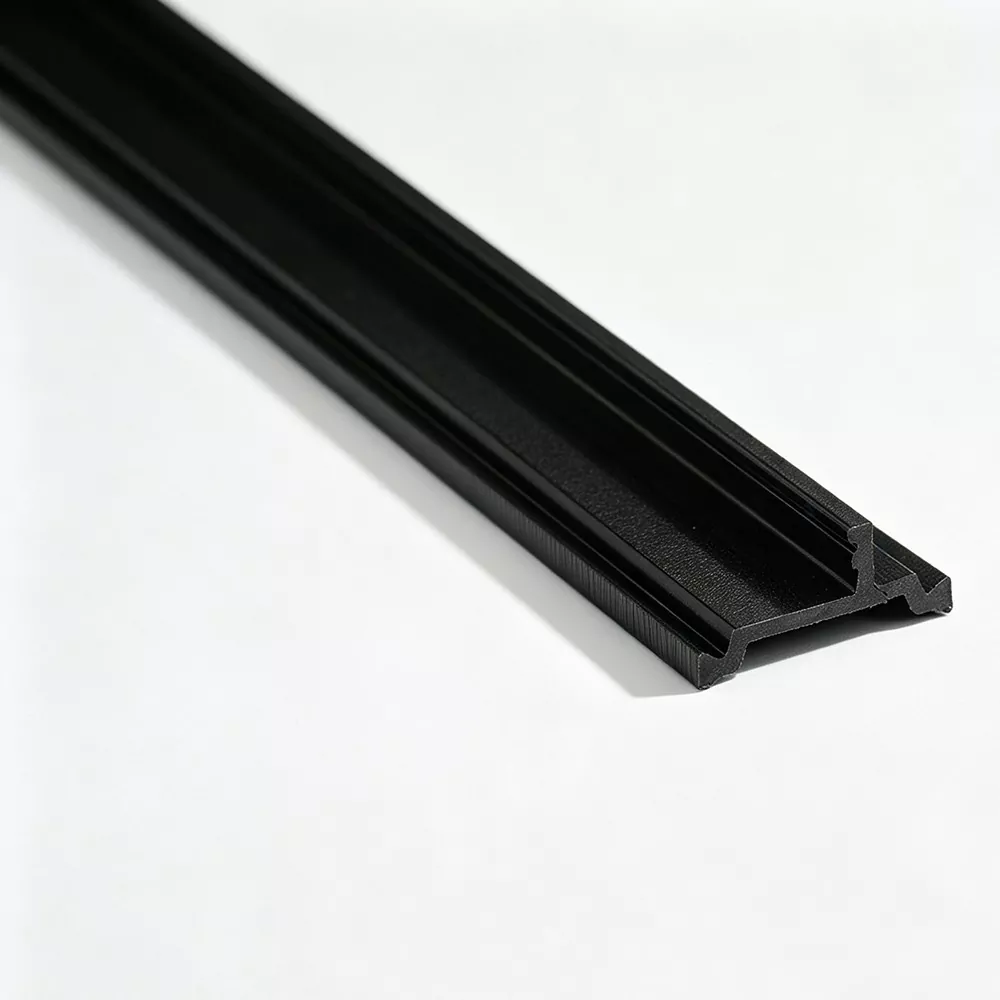

โปรไฟล์ตัวแบ่งความร้อนชนิด CT

โปรไฟล์ตัวแยกความร้อนประเภท CT ที่นำเสนอโดยโรงงาน Jinxing ผลิตผ่านการอัดขึ้นรูป การทำความเย็น การกำหนดขนาด และการตกแต่ง และมีจำหน่ายแบบความยาวตรง 6 เมตรหรือแบบม้วน 500 เมตร สำหรับชิ้นส่วนที่ไม่ได้มาตรฐาน Jinxing สามารถตรวจสอบการวาดโปรไฟล์อลูมิเนียมของลูกค้า และยืนยันขนาด เครื่องมือ สี ความยาว และข้อกำหนดในการประมวลผลที่จำเป็นก่อนการผลิต

การจับคู่โปรไฟล์ CT-Type และส่วนอลูมิเนียม

โปรไฟล์ตัวแยกความร้อนประเภท CT ถูกเลือกตามรูปทรงของส่วนอะลูมิเนียม แทนที่จะเลือกชื่อผลิตภัณฑ์เพียงอย่างเดียว โปรไฟล์จะต้องสอดคล้องกับพื้นที่รับและยังคงอยู่ในตำแหน่งที่ถูกต้องระหว่างการแทรกและการประมวลผลในภายหลัง

ประเด็นสำคัญที่ต้องยืนยัน ได้แก่ :

· รูปทรงการรับ – ส่วนแบ่งระบายความร้อนต้องพอดีกับส่วนต่อประสานอะลูมิเนียมที่ออกแบบไว้

· ขนาดหน้าตัด – ความกว้าง ความสูง และขนาดที่สำคัญอื่นๆ ควรตรงกับแบบร่างอลูมิเนียมโปรไฟล์

· ตำแหน่งการติดตั้ง – ควรกำหนดการวางแนวและวิธีการแทรกก่อนการผลิต

· การประมวลผลขั้นปลาย - ควรพิจารณาการขึ้นรูปลูกกลิ้งหรือเงื่อนไขการประมวลผลอื่น ๆ ในระหว่างการเลือกส่วน

· รูปแบบการจ่าย – ความยาวตรงหรือขดลวดควรตรงกับกระบวนการผลิตของลูกค้า

แนะนำให้ใช้ภาพวาดหน้าตัดโปรไฟล์อะลูมิเนียมที่สมบูรณ์เพื่อยืนยันผลิตภัณฑ์ประเภท CT

วัสดุ PA66 GF25

โปรไฟล์ใช้ไนลอน PA66 เสริมด้วยใยแก้ว 25% (GF25) PA66 เป็นฐานโพลีเมอร์ ในขณะที่ใยแก้วเสริมวัสดุสำหรับโครงสร้างโปรไฟล์แบบอัดขึ้นรูปที่ต้องการ

ระบบวัสดุ PA66 GF25 ใช้สำหรับโปรไฟล์การแตกเนื่องจากความร้อนใน:

· ประตูและหน้าต่างอะลูมิเนียม

· ระบบผนังม่าน

· โปรไฟล์อะลูมิเนียมหุ้มฉนวน

· ชุดประกอบตัวแยกความร้อนแบบพิเศษ

ข้อมูลจำเพาะของวัสดุและโปรไฟล์ขั้นสุดท้ายควรได้รับการยืนยันตามข้อกำหนดของโครงการที่เกี่ยวข้อง

การอัดขึ้นรูปและการสร้างโปรไฟล์

หน้าตัดประเภท CT ผลิตขึ้นในลักษณะโปรไฟล์อัดขึ้นรูปต่อเนื่อง โดยมีเครื่องมือเป็นตัวกำหนดรูปทรงหน้าตัดที่ต้องการ

1. การเตรียมวัสดุ

วัสดุ PA66 และ GF25 ได้รับการจัดเตรียมตามสูตรการผลิตที่ได้รับการยืนยัน และตรวจสอบโดยเป็นส่วนหนึ่งของกระบวนการควบคุมวัสดุ

2. การอัดขึ้นรูป

วัสดุที่เตรียมไว้ได้รับการประมวลผลผ่านเครื่องมืออัดรีดที่ออกแบบมาสำหรับส่วนประเภท CT ที่ต้องการ

3. การทำความเย็นและการปรับขนาด

โปรไฟล์ที่อัดขึ้นรูปจะผ่านขั้นตอนการทำความเย็นและการปรับขนาดเพื่อรักษาเสถียรภาพของรูปทรงหน้าตัด

4. การตัดหรือขด

หลังจากการขึ้นรูปและตรวจสอบ โปรไฟล์สามารถจัดหาเป็นส่วนตรง 6 เมตรหรือขดลวด 500 เมตร ตามลำดับที่ยืนยัน

การใช้งาน

1. ระบบประตูและหน้าต่างอะลูมิเนียม

ใช้ในระบบประตูและหน้าต่างอะลูมิเนียมฉนวนความร้อนที่ต้องการส่วน CT-type ที่สอดคล้องกัน

2.ระบบผนังม่าน

เหมาะสำหรับโปรไฟล์ผนังม่านอลูมิเนียมที่รูปทรงของตัวแบ่งความร้อนต้องตรงกับส่วนรับ

3. โปรไฟล์อลูมิเนียมพิเศษ

ใช้สำหรับการออกแบบโปรไฟล์อลูมิเนียมที่มีรูปทรงการรับหรือการรักษาโดยเฉพาะ

4. การพัฒนาโปรไฟล์ใหม่

สามารถพิจารณาได้ในระหว่างการพัฒนาส่วนอะลูมิเนียมใหม่ ทำให้สามารถตรวจสอบโปรไฟล์อะลูมิเนียมและรูปทรงการแตกตัวเนื่องจากความร้อนร่วมกันได้

CT-Type เทียบกับโปรไฟล์ Thermal Break อื่นๆ

CT-Type ไม่ได้ดีไปกว่าโปรไฟล์ I-Type, C-Type หรือ T-Type ในระดับสากล ส่วนที่เหมาะสมจะขึ้นอยู่กับรูปทรงโปรไฟล์อะลูมิเนียมจริงและวิธีการติดตั้ง

ควรใช้แบบร่างโปรไฟล์อะลูมิเนียมที่สมบูรณ์เมื่อยืนยันส่วนแบ่งการระบายความร้อนที่เหมาะสม

การปรับแต่งตามการวาด

สำหรับส่วนประเภท CT พิเศษ Jinxing สามารถตรวจสอบแบบโปรไฟล์อลูมิเนียมของลูกค้าก่อนใช้เครื่องมือและการผลิต

การปรับแต่งที่เกี่ยวข้องอาจรวมถึง:

· ขนาดหน้าตัดที่ไม่ได้มาตรฐาน

· เครื่องมือตามแบบของลูกค้า

· สีพิเศษ เช่น สีเทาและสีขาว

· การประมวลผลแบบตัดตามความยาว

· สิ้นสุดการลบมุม

· การเข้ารหัสด้วยเลเซอร์

· บรรจุภัณฑ์แบบกำหนดเอง

สำหรับส่วนใหม่ RFQ ควรรวมแบบร่างโปรไฟล์อะลูมิเนียมพร้อมกับขนาด สี ความยาว รูปแบบการจ่าย และเงื่อนไขการประมวลผลที่จำเป็น

อุปทานตรงและคอยล์

สามารถเลือกแบบฟอร์มการจัดหาได้ตามการประมวลผลโปรไฟล์ของลูกค้าและข้อกำหนดในการจัดการวัสดุ

การควบคุมคุณภาพ

Jinxing จัดการขั้นตอนการผลิตหลักตั้งแต่การเตรียมวัสดุผ่านการอัดขึ้นรูป การทำความเย็น การปรับขนาด การตรวจสอบ และการตกแต่ง

การควบคุมคุณภาพอาจรวมถึง:

· การตรวจสอบวัสดุที่เข้ามา

· การตรวจสอบมิติหน้าตัด

· การตรวจสอบพื้นผิว

· การตรวจสอบโปรไฟล์สำเร็จรูป

ตามข้อกำหนดของผลิตภัณฑ์และการทดสอบที่เกี่ยวข้อง การประเมินอาจรวมถึงความหนาแน่น ความแข็งของฝั่ง ความต้านทานแรงดึง การต้านทานน้ำ การเสื่อมสภาพจากความร้อน และค่าสัมประสิทธิ์ของการขยายตัวเชิงเส้น

สามารถจัดเตรียมเอกสารการตรวจสอบที่เกี่ยวข้องได้ตามข้อกำหนดการสั่งซื้อที่ตกลงกันไว้

ทำไมต้อง Jinxing สำหรับโปรไฟล์ Thermal Break ของ CT-Type

Jinxing ผสมผสานการอัดขึ้นรูป PA66 GF25 การพัฒนาโปรไฟล์ตามการวาด และรูปแบบการจ่ายที่หลากหลาย เพื่อรองรับส่วนแบ่งระบายความร้อนประเภท CT

จุดเน้นอยู่ที่การจับคู่โปรไฟล์ตัวแยกความร้อนกับหน้าตัดอะลูมิเนียมจริง รวมถึงขนาดหน้าตัด ตำแหน่งการติดตั้ง และข้อกำหนดในการประมวลผลขั้นปลายน้ำ

คำถามที่พบบ่อย

โปรไฟล์ Thermal Break ของ CT-Type คืออะไร

โปรไฟล์การตัดความร้อนประเภท CT เป็นโปรไฟล์ฉนวน PA66 GF25 ที่พัฒนาขึ้นสำหรับระบบอลูมิเนียมที่ต้องการอินเทอร์เฟซหน้าตัดประเภท CT ที่สอดคล้องกัน

ฉันจะรู้ได้อย่างไรว่าฉันต้องการโปรไฟล์ประเภท CT หรือไม่

ตัวเลือกขึ้นอยู่กับรูปทรงของโปรไฟล์อะลูมิเนียมและส่วนรับ การเขียนแบบโปรไฟล์อะลูมิเนียมที่สมบูรณ์เป็นพื้นฐานที่ดีที่สุดในการยืนยันส่วนที่ต้องการ

Jinxing สามารถสร้างโปรไฟล์ประเภท CT จากรูปวาดของเราได้หรือไม่?

ใช่. Jinxing สามารถตรวจสอบแบบของลูกค้าสำหรับส่วนประเภท CT ที่ไม่ได้มาตรฐาน และยืนยันข้อกำหนดด้านเครื่องมือและการผลิตก่อนการผลิต

ข้อมูลใดบ้างที่จำเป็นสำหรับการสอบถามโปรไฟล์ประเภท CT

โปรดจัดเตรียมแบบตัดขวางโปรไฟล์อลูมิเนียมพร้อมขนาด ความยาว สี แบบฟอร์มการจัดหา บรรจุภัณฑ์ และเงื่อนไขการประมวลผลที่ต้องการ

เป็นแบบคอยล์ได้ไหม

ใช่. คอยล์มาตรฐานจ่ายม้วนละ 500 เมตร โปรไฟล์แบบตรงมีความยาว 6 เมตร

ขนาดและสีโปรไฟล์ประเภท CT สามารถปรับแต่งได้หรือไม่

ใช่. สามารถตรวจสอบขนาดและสีพิเศษที่ไม่ได้มาตรฐานตามรูปวาดและข้อกำหนดการผลิตที่ยืนยันแล้ว
