วิศวกรควรตรวจสอบอะไรเมื่อเลือกแถบกันความร้อน PA66 GF25 สำหรับโปรไฟล์อลูมิเนียม

เหตุใดแผนก Thermal Break จึงมีความสำคัญ

อลูมิเนียมมีคุณค่าในด้านความแข็งแรง ความต้านทานการกัดกร่อน รูปลักษณ์ และความง่ายในการอัดขึ้นรูป แต่อะลูมิเนียมก็นำความร้อนได้ง่ายเช่นกัน การออกแบบที่แยกส่วนด้วยความร้อนช่วยแก้ปัญหาดังกล่าวด้วยการแยกส่วนอะลูมิเนียมด้วยวัสดุที่ไม่ใช่โลหะ

ในส่วนประกอบของหน้าต่าง ประตู หรือผนังม่านที่แยกความร้อน ส่วนอะลูมิเนียมภายในและส่วนอะลูมิเนียมภายนอกไม่ได้มีวัตถุประสงค์เพื่อสร้างทางเดินโลหะเดียวอย่างต่อเนื่อง แต่จะมีการวางโปรไฟล์โพลีเอไมด์ไว้ระหว่างกัน สิ่งนี้จะสร้างการหยุดชะงักทางกายภาพในเส้นทางนำไฟฟ้าและสนับสนุนกลยุทธ์การแยกความร้อนของเฟรม

แถบจึงมีสองงานที่ต้องทำงานร่วมกัน ขั้นแรก จะต้องสร้างการแบ่งแยกระหว่างชิ้นส่วนอะลูมิเนียมตามที่ต้องการ ประการที่สอง ต้องยังคงยึดกลไกเข้ากับโปรไฟล์ระหว่างการประกอบและการใช้งานในภายหลัง แถบที่ช่วยแยกส่วนแต่ไม่พอดีกับช่องอย่างถูกต้องไม่ใช่วิธีแก้ปัญหาในทางปฏิบัติ ในทำนองเดียวกัน แถบที่มีขนาดพอดีแต่ขาดเสถียรภาพทางกลที่จำเป็นสำหรับการแทรกและการรีดสามารถสร้างปัญหาในการผลิตได้

นี่คือเหตุผลที่การเลือกแถบควรเริ่มต้นด้วยโปรไฟล์อะลูมิเนียม แทนที่จะเริ่มต้นด้วยชื่อแค็ตตาล็อก ช่อง ร่อง โครงสร้างการล็อค และความลึกของหน้าสัมผัสที่ต้องการทำให้เกิดข้อจำกัดทางวิศวกรรมที่แท้จริง

PA66 GF25 หมายถึงอะไรในทางปฏิบัติ

PA66 หมายถึงโพลีเอไมด์ 66 ซึ่งเป็นเทอร์โมพลาสติกเชิงวิศวกรรมที่รู้จักกันในด้านความแข็งแรง ความแข็ง ความคงตัวของขนาด และความต้านทานต่อการโหลดทางกล การกำหนด “GF25” ระบุว่าวัสดุมีการเสริมใยแก้ว 25% ในโปรไฟล์การแตกเนื่องจากความร้อน การเสริมแรงนี้ใช้เพื่อเพิ่มความแข็งแกร่งและปรับปรุงความเสถียรทางกล เมื่อเปรียบเทียบกับสูตรโพลีเอไมด์ที่ไม่เสริมแรง

การเสริมแรงด้วยใยแก้ว 25%

โปรไฟล์โพลีเอไมด์เสริมแรงจำเป็นต้องรับมือกับแรงที่เกิดขึ้นระหว่างการประกอบ ในระบบอะลูมิเนียมที่แตกหักด้วยความร้อนหลายระบบ แถบดังกล่าวจะถูกสอดเข้าไปในร่องที่เตรียมไว้ จากนั้นจึงยึดให้แน่นด้วยกระบวนการรีด การเสริมแรงช่วยให้โปรไฟล์รักษารูปร่างที่มั่นคงเมื่อมีการใช้แรงทางกลตามเส้นทางการประกอบ

ใยแก้วยังส่งผลต่อพฤติกรรมของวัสดุในลักษณะที่ทำให้การควบคุมกระบวนการมีความสำคัญ การกระจายตัวและการวางแนวของเส้นใยอาจส่งผลต่อความแข็งแรงตามยาว ความต้านทานแรงเฉือนตามขวาง ลักษณะของพื้นผิว และความสม่ำเสมอของมิติ กระบวนการผลิตจึงต้องควบคุมอุณหภูมิมากกว่าการอัดขึ้นรูปเพียงอย่างเดียว

ความเสถียรของมิติ

แถบกันความร้อนเป็นโปรไฟล์ที่มีความแม่นยำมากกว่าแผ่นพลาสติกธรรมดา ความกว้าง ความสูง รูปทรงของผนัง คุณสมบัติการล็อค และความหนาจะต้องสม่ำเสมอเพียงพอที่จะเข้ากับช่องอะลูมิเนียม การเปลี่ยนแปลงขนาดเล็กน้อยอาจส่งผลต่อแรงแทรก ความลึกของการเชื่อม และการเชื่อมต่อเชิงกลขั้นสุดท้าย

สภาพการอัดขึ้นรูป การระบายความร้อน และการขึ้นรูป ล้วนมีส่วนทำให้เกิดความเสถียรดังกล่าว การระบายความร้อนที่รุนแรงเกินไปหรือสมดุลไม่ดีอาจส่งผลต่อการหดตัวและรูปร่างโปรไฟล์ ความเร็วในการดึงยังส่งผลต่อขนาดของส่วนที่อัดขึ้นรูปต่อเนื่องอีกด้วย ด้วยเหตุนี้ การผลิตโปรไฟล์จึงต้องมีการควบคุมความร้อน ความเร็ว เครื่องมือ และสภาวะความเย็นร่วมกัน

ความต้านทานต่อความต้องการทางกลในระยะยาว

โปรไฟล์ตัวกันความร้อนสามารถคงอยู่ภายในโครงอลูมิเนียมได้หลายปี ในช่วงเวลาดังกล่าว วัสดุคาดว่าจะรักษาความสมบูรณ์ทางกลที่เพียงพอในขณะที่ต้องเผชิญกับการเปลี่ยนแปลงสภาพแวดล้อมซ้ำๆ ข้อกำหนดที่แน่นอนขึ้นอยู่กับระบบเฟรม สภาพอากาศในท้องถิ่น มาตรฐานการออกแบบ และเงื่อนไขการบริการที่ต้องการ

• ความแข็ง: important for maintaining the section shape during profile assembly.
• ความสม่ำเสมอของมิติ:จำเป็นสำหรับการมีส่วนร่วมที่คาดการณ์ได้กับการอัดขึ้นรูปอะลูมิเนียม
• ความต้านทานแรงเฉือน:เกี่ยวข้องกับบริเวณที่แถบต้องรับแรงที่เกิดจากการประกอบและการโหลดโปรไฟล์
• เสถียรภาพทางความร้อน:เกี่ยวข้องเนื่องจากเฟรมเผชิญกับการเปลี่ยนแปลงอุณหภูมิระหว่างการบริการ
• ความสอดคล้องของกระบวนการ:จำเป็นเมื่อใช้รูปทรงแถบเดียวกันในการดำเนินการผลิตซ้ำๆ

คุณลักษณะเหล่านี้อธิบายว่าทำไมจึงใช้โพลีเมอร์วิศวกรรมเสริมแรงแทนโปรไฟล์พลาสติกทั่วไป ส่วนตัดความร้อนต้องทำหน้าที่เป็นส่วนหนึ่งของชุดประกอบโครงสร้าง ไม่ใช่เพียงเป็นตัวกั้นฉนวนเท่านั้น

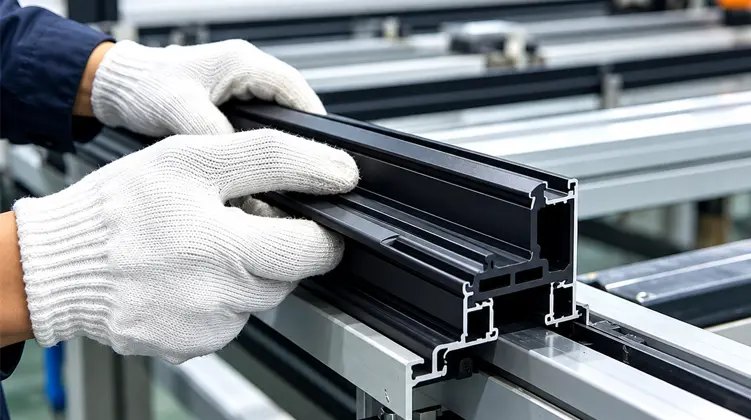

เรขาคณิตของโปรไฟล์อลูมิเนียมกำหนดแถบได้อย่างไร

การออกแบบตัวแยกความร้อนที่ประสบความสำเร็จเริ่มต้นจากการอัดขึ้นรูปอะลูมิเนียมจริง ชื่อผลิตภัณฑ์ เช่น I-Type, C-Type หรือ T-Type อธิบายถึงตระกูลส่วนทั่วไป แต่ไม่ได้แทนที่ข้อมูลมิติที่จำเป็นสำหรับการจับคู่ที่ถูกต้อง

วิธีการทางวิศวกรรมที่มีประโยชน์ที่สุดคือการเปรียบเทียบช่องอะลูมิเนียมกับขนาดที่สอดคล้องกันของแถบโพลีเอไมด์ ความสัมพันธ์สามารถสรุปได้จากปัจจัยต่อไปนี้

เริ่มต้นด้วยการวาดหรือโปรไฟล์ทางกายภาพ

แบบเขียนแบบการอัดขึ้นรูปอะลูมิเนียมที่มีขนาดให้จุดเริ่มต้นที่ชัดเจนที่สุด เนื่องจากแสดงให้เห็นความกว้างของโพรง ขนาดร่อง รูปทรงของผนัง และพิกัดความเผื่อวิกฤต โปรไฟล์ทางกายภาพยังสามารถให้ข้อมูลที่เป็นประโยชน์เมื่อไม่มีแบบร่างหรือเมื่อต้องมีการตรวจสอบการอัดขึ้นรูปจริง

สำหรับงานพัฒนา โดยทั่วไปข้อมูลที่เป็นประโยชน์ที่สุดได้แก่:

• ความกว้างและความลึกของช่องอลูมิเนียม
• ตำแหน่งและรูปทรงของร่องล็อค
• การแยกความร้อนที่จำเป็นระหว่างส่วนอลูมิเนียม
• ความคลาดเคลื่อนของหน้าตัดของแถบและขนาดที่ต้องการ
• ลำดับการประกอบที่ใช้ในการแทรกและยึดโปรไฟล์
• ปัญหาการผลิตที่ทราบ เช่น การแทรกหรือการแตกร้าวที่ยาก

เหตุใดความแม่นยำของส่วนจึงมีความสำคัญ

ลองนึกภาพแถบที่กว้างเกินไปเล็กน้อยสำหรับช่องอัดขึ้นรูป แรงแทรกอาจเพิ่มขึ้น และผู้ติดตั้งหรือสายการผลิตอาจต้องการแรงดันเชิงกลมากกว่าที่ตั้งใจไว้ แถบที่แคบเกินไปอาจสร้างปัญหาตรงกันข้าม: การยึดเกาะหรือการเคลื่อนไหวไม่เพียงพอระหว่างการประกอบ

ความสูงและเรขาคณิตการล็อคก็มีความสำคัญในลักษณะเดียวกัน โปรไฟล์อาจดูถูกต้องเมื่อแยกออกจากกัน ในขณะที่ยังคงไม่สามารถเชื่อมต่อกับร่องอะลูมิเนียมเฉพาะได้ นั่นคือเหตุผลว่าทำไมการพัฒนาตัวแยกความร้อนจึงได้รับการปฏิบัติอย่างดีที่สุดในฐานะระบบโปรไฟล์ที่ตรงกัน

ตรวจสอบกลุ่มผลิตภัณฑ์โพลีเอไมด์ที่มีอยู่ร่วมกับขนาดโปรไฟล์อลูมิเนียมก่อนสรุปสเปค

โปรไฟล์ประเภทใดที่ใช้กันทั่วไป?

รูปทรงการอัดขึ้นรูปอะลูมิเนียมที่แตกต่างกันจำเป็นต้องมีส่วนแยกความร้อนที่แตกต่างกัน โดยทั่วไปตระกูลโปรไฟล์จะถูกระบุด้วยรูปร่างหน้าตัดและการจัดเรียงล็อค

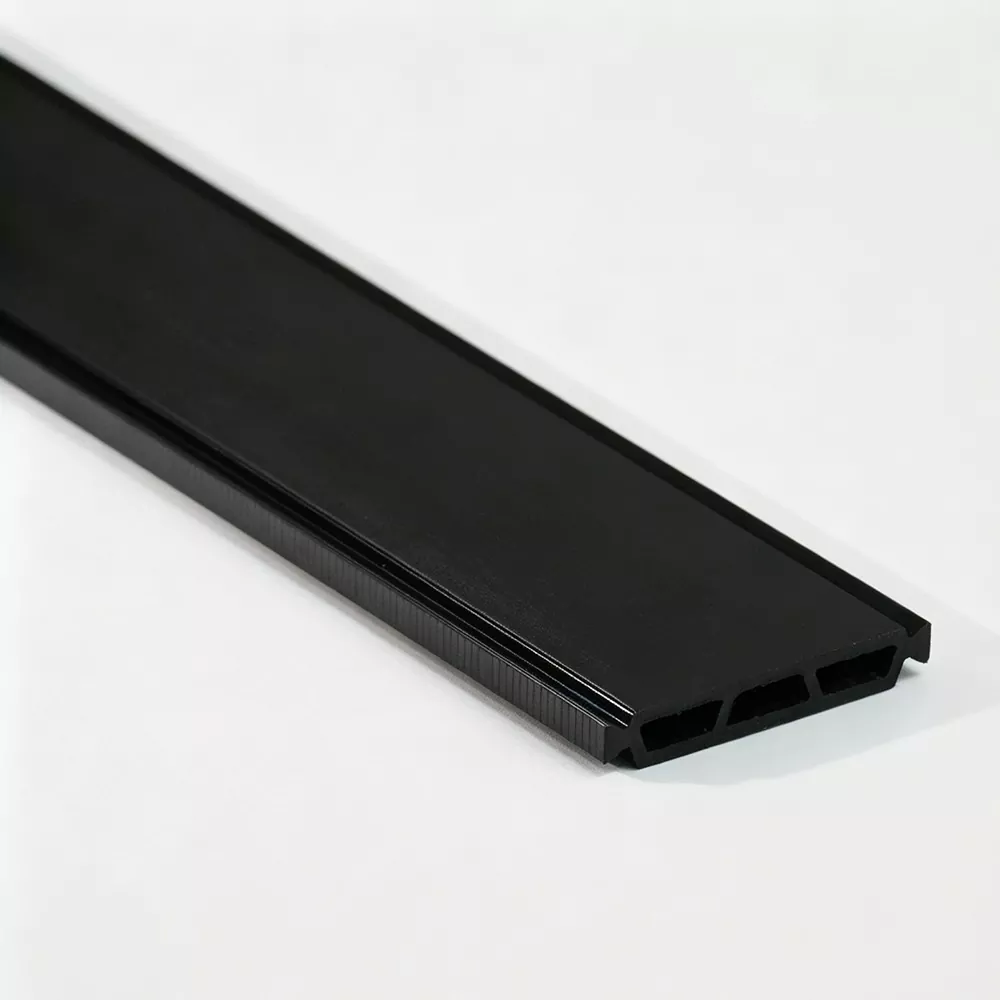

โปรไฟล์ประเภท I

ส่วนประเภท I มักเกี่ยวข้องกับรูปทรงการแยกด้วยความร้อนที่ค่อนข้างตรงไปตรงมา ความเหมาะสมขั้นสุดท้ายขึ้นอยู่กับความกว้าง ความสูง การจัดเรียงร่อง และสภาพการเชื่อมต่อของการอัดขึ้นรูปอะลูมิเนียม ดังนั้นการกำหนด "I" จึงควรถือเป็นกลุ่มโปรไฟล์มากกว่ามิติสากล

โปรไฟล์ประเภท C

ส่วนประเภท C มีรูปทรงรอบๆ รูปทรงการมีส่วนร่วมที่แตกต่างกัน และอาจเลือกได้ในกรณีที่การอัดขึ้นรูปอะลูมิเนียมใช้ช่องหรือโครงสร้างการล็อคที่สอดคล้องกัน คุณสมบัติช่องเปิดและด้านข้างต้องเข้ากันกับโปรไฟล์อะลูมิเนียมอย่างระมัดระวัง

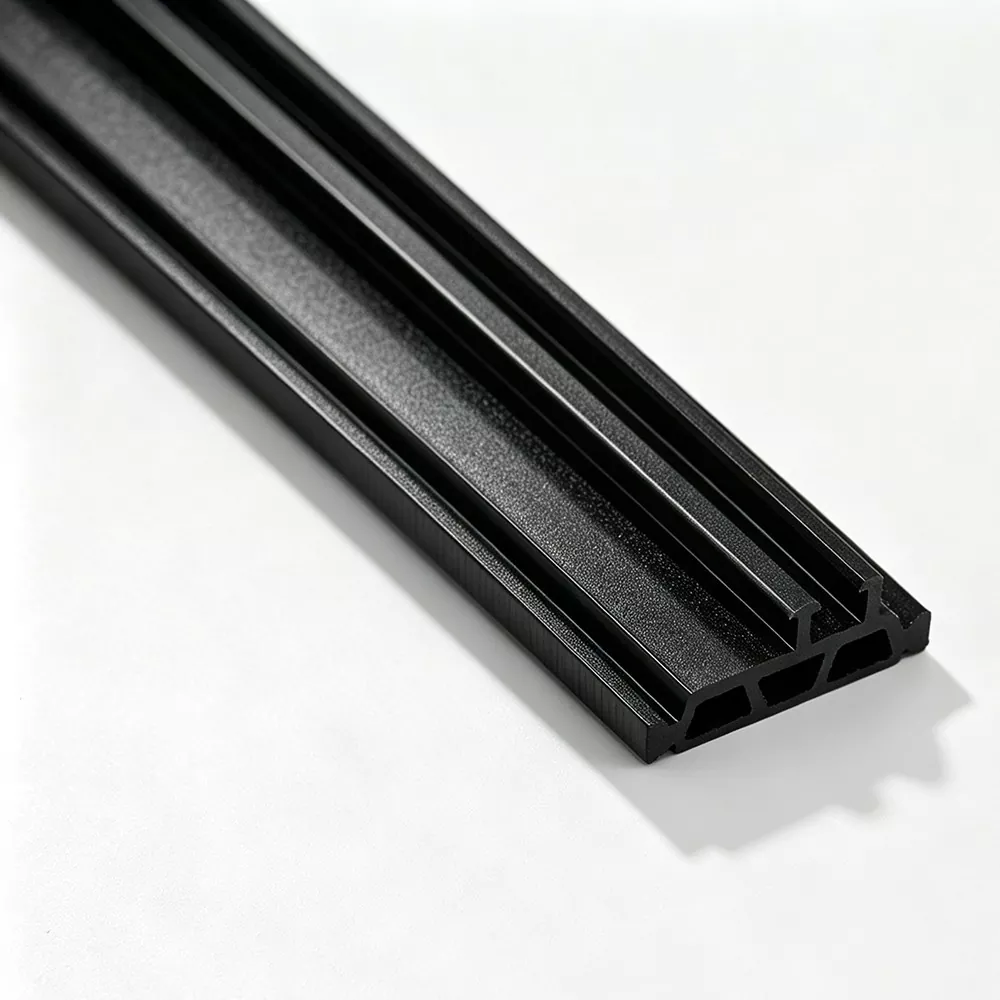

โปรไฟล์ T-Type

ส่วนประเภท T ถูกใช้ในกรณีที่การอัดขึ้นรูปอะลูมิเนียมมีรูปทรงที่เหมาะกับโปรไฟล์การมีส่วนร่วมรูปตัว T ขนาดที่แน่นอน ตำแหน่งไหล่ และรายละเอียดการล็อคเป็นตัวกำหนดว่าสามารถใส่และยึดแถบได้อย่างถูกต้องหรือไม่

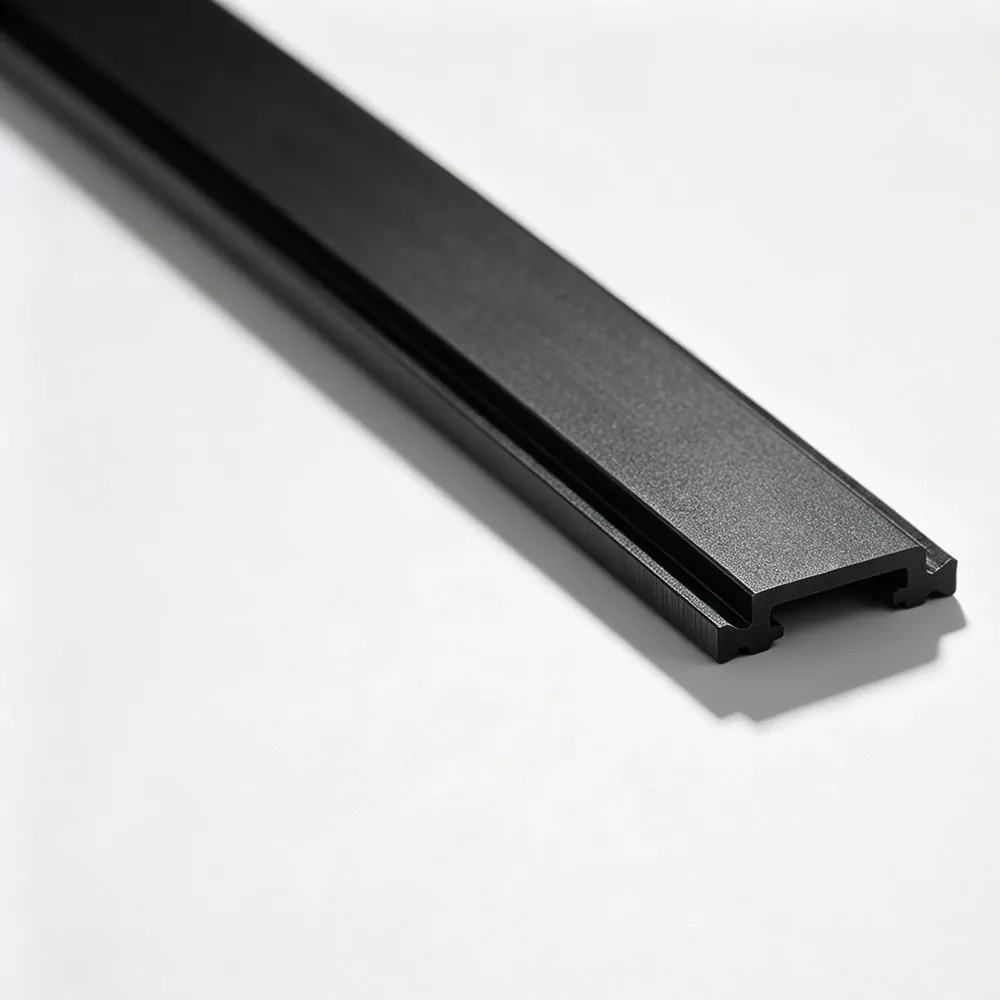

ส่วนรูปทรงพิเศษ

ระบบอะลูมิเนียมบางระบบใช้ร่องหรือช่องที่ไม่สอดคล้องกับตระกูลหน้าตัดมาตรฐาน ในกรณีดังกล่าว สามารถพัฒนาหน้าตัดพิเศษตามการอัดขึ้นรูปจริงได้ ข้อมูลที่สำคัญที่สุดคือแบบร่างโปรไฟล์อะลูมิเนียมหรือตัวอย่างทางกายภาพของโปรไฟล์เอง ร่วมกับวิธีการประกอบและขนาดที่สำคัญ

ในกรณีที่ใช้โปรไฟล์ฉนวนเหล่านี้

ระบบอะลูมิเนียมที่แตกหักด้วยความร้อนถูกนำมาใช้กับงานสถาปัตยกรรมหลายประเภท แม้ว่าวัตถุประสงค์การออกแบบจะเกี่ยวข้องกันในแต่ละกรณี แต่รูปทรงของโปรไฟล์และข้อกำหนดทางกลอาจแตกต่างกันไปตามโครงสร้างของเฟรม

ควรคำนึงถึงเงื่อนไขการใช้งานเมื่อเลือกสูตรวัสดุและรูปทรงโปรไฟล์ เฟรมที่ติดตั้งในสภาพแวดล้อมที่แปรผันตามอุณหภูมิอาจมีการเคลื่อนที่ของมิติซ้ำๆ ในขณะที่ระบบส่วนหน้าสามารถนำเสนอความต้องการทางกลและสิ่งแวดล้อมเพิ่มเติม

สิ่งสำคัญคือต้องแยกแยะฟังก์ชันการระบายความร้อนของแถบออกจากประสิทธิภาพการระบายความร้อนรวมของเฟรมที่เสร็จแล้ว แถบดังกล่าวขัดขวางการนำไฟฟ้าโดยตรงผ่านส่วนอะลูมิเนียม แต่พฤติกรรมความร้อนขั้นสุดท้ายของหน้าต่าง ประตู หรือผนังม่านยังขึ้นอยู่กับกระจก ซีล รูปทรงของกรอบ ช่องอากาศ ข้อต่อ และรายละเอียดการติดตั้งด้วย

กระบวนการอัดรีดส่งผลต่อคุณภาพของโปรไฟล์อย่างไร

ความสม่ำเสมอของโปรไฟล์การแตกเนื่องจากความร้อนขึ้นอยู่กับวิธีการประมวลผลสารประกอบโพลิเอไมด์เสริมแรงเป็นอย่างมาก ลำดับการผลิตที่มีการควบคุมช่วยให้หน้าตัดมีความเสถียรตั้งแต่วัตถุดิบจนถึงความยาวสำเร็จรูป

การควบคุมวัตถุดิบ

วัสดุตั้งต้นมีผลโดยตรงต่อพฤติกรรมการอัดขึ้นรูป สามารถตรวจสอบ PA66 และวัสดุใยแก้วที่เข้ามาเพื่อตรวจสอบคุณลักษณะ เช่น ดัชนีการไหลของของเหลว ปริมาณการเสริมแรง และสภาพความชื้น การจัดการความชื้นมีความเกี่ยวข้องเป็นพิเศษกับกระบวนการผลิตโพลีเอไมด์ เนื่องจากปริมาณน้ำอาจส่งผลต่อพฤติกรรมการหลอมเหลวและประสิทธิภาพของวัสดุขั้นสุดท้าย

อุณหภูมิการอัดขึ้นรูปและความเร็วในการดึง

โพลีเอไมด์เสริมแรงจะต้องได้รับการประมวลผลภายในสภาวะอุณหภูมิที่ควบคุม เพื่อให้สารที่หลอมละลายเติมโปรไฟล์ที่ตายอย่างสม่ำเสมอ โดยไม่ทำให้เกิดการย่อยสลายหรือความไม่เสถียรของมิติโดยไม่จำเป็น ความเร็วในการดึงยังส่งผลต่อขนาดโปรไฟล์ด้วย เนื่องจากสารอัดรีดสามารถเปลี่ยนขนาดได้ในขณะที่เย็นตัวลง

ด้วยเหตุนี้ อุณหภูมิและความเร็วของสายจึงควรถือเป็นกระบวนการที่มีการประสานงานมากกว่าการตั้งค่าแบบแยกส่วน เมื่อโปรไฟล์มีร่องแคบหรือมีลักษณะการล็อคเล็กๆ แม้แต่การเปลี่ยนแปลงขนาดเล็กน้อยก็สามารถส่งผลต่อความพอดีในขั้นสุดท้ายได้

การระบายความร้อนและการขึ้นรูป

การระบายความร้อนเป็นหนึ่งในขั้นตอนที่สำคัญที่สุดสำหรับความเสถียรของโปรไฟล์ ระบบทำความเย็นจำเป็นต้องขจัดความร้อนออกในลักษณะที่ได้รับการควบคุม เพื่อให้ส่วนที่อัดออกมาคงรูปทรงที่ต้องการไว้ การระบายความร้อนที่ไม่สม่ำเสมออาจทำให้เกิดการบิดเบี้ยว การบิดเบี้ยว หรือขนาดทั่วทั้งโปรไฟล์ที่ไม่สอดคล้องกัน

การวางแนวใยแก้ว

กระบวนการอัดขึ้นรูปยังส่งผลต่อการวางแนวของใยแก้วด้วย การวางแนวที่ควบคุมสามารถรองรับความแข็งแรงตามยาวในขณะที่ยังคงรักษาคุณลักษณะทางกลที่จำเป็นทั่วทั้งส่วน สิ่งนี้มีความเกี่ยวข้องเป็นพิเศษกับโปรไฟล์ที่ต้องทนต่อแรงแทรกและการขึ้นรูปม้วน

ระบบการผลิตที่อธิบายไว้สำหรับจิงซิงรวมถึงการเตรียมวัสดุ สายการอัดรีดสกรูคู่ขนานหลายสาย แม่พิมพ์ที่พัฒนาตนเอง ระบบทำความเย็น การขึ้นรูป และการตัด กระบวนการนี้ถูกจัดเรียงเพื่อให้ขั้นตอนการผลิตหลักยังคงอยู่ในระบบการผลิตเดียว

สิ่งที่ควรตรวจสอบระหว่างการควบคุมคุณภาพ?

การควบคุมคุณภาพสำหรับโปรไฟล์ตัวแยกความร้อนมีประโยชน์มากกว่าเมื่อครอบคลุมกระบวนการผลิตตลอดจนผลิตภัณฑ์สำเร็จรูป การตรวจสอบขั้นสุดท้ายสามารถระบุข้อบกพร่องได้ แต่การตรวจสอบในกระบวนการตามปกติจะให้ข้อมูลก่อนหน้านี้เกี่ยวกับการเบี่ยงเบนของมิติหรือปัญหาพื้นผิว

การตรวจสอบในกระบวนการ

ในระหว่างการอัดขึ้นรูปอย่างต่อเนื่อง สามารถตรวจสอบตัวอย่างการผลิตตามช่วงเวลาที่สม่ำเสมอเพื่อดูขนาดหน้าตัดและข้อบกพร่องที่มองเห็นได้ นอกจากนี้ยังสามารถบันทึกพารามิเตอร์กระบวนการเพื่อให้สามารถเชื่อมโยงการเปลี่ยนแปลงในสายการผลิตกับผลลัพธ์ในมิติต่อมาได้

• ความกว้างและความสูงของหน้าตัด
• ขนาดร่องและล็อคที่สำคัญ
• ความหนาของผนังและความสมมาตรของโปรไฟล์ตามที่เกี่ยวข้อง
• ข้อบกพร่องที่พื้นผิว การเสียรูป หรือการแตกร้าวที่มองเห็นได้
• บันทึกพารามิเตอร์การผลิตสำหรับการตรวจสอบย้อนกลับ

การประเมินห้องปฏิบัติการ

การประเมินในห้องปฏิบัติการเพิ่มเติมอาจครอบคลุมถึงความหนาแน่น ความแข็งของฝั่ง ความต้านทานแรงดึงตามยาว ความต้านทานแรงดึงตามขวาง การต้านทานน้ำ การเสื่อมสภาพจากความร้อน และลักษณะการขยายตัวเชิงเส้น

การทดสอบเหล่านี้ไม่ได้ตอบคำถามทางวิศวกรรมเดียวกันทั้งหมด ความต้านแรงดึงให้ข้อมูลเกี่ยวกับความต้านทานต่อแรงดึง ในขณะที่ความต้านแรงดึงตามขวางจะสัมพันธ์กับความเค้นที่กระทำข้ามโปรไฟล์มากกว่า การขยายตัวเชิงเส้นช่วยให้วิศวกรเข้าใจการเคลื่อนที่ของมิติที่เกี่ยวข้องกับการเปลี่ยนแปลงของอุณหภูมิ

การตรวจสอบก่อนการจัดส่ง

ก่อนจัดส่ง สามารถตรวจสอบลักษณะและขนาดแถบสำเร็จรูปได้ โปรไฟล์แบบตรงอาจเตรียมไว้ให้มีความยาว เช่น 6 เมตรต่อชิ้น ในขณะที่ข้อกำหนดเฉพาะที่เหมาะสมสามารถจัดส่งเป็นม้วนได้ เช่น 500 เมตรต่อม้วน รูปแบบการจัดหาที่ใช้งานได้จริงขึ้นอยู่กับรูปทรงของโปรไฟล์และข้อกำหนดในการประกอบขั้นปลาย

รายงานการตรวจสอบภาษาอังกฤษสามารถแนบไปกับสินค้าได้ตามต้องการ ข้อมูลการตรวจสอบที่ชัดเจนสามารถช่วยให้ทีมผู้ผลิตตรวจสอบได้ว่าโปรไฟล์ที่ได้รับสอดคล้องกับข้อกำหนดที่ตกลงกันไว้

ผู้ประกอบควรดูเพื่ออะไร?

แม้แต่แถบที่อัดขึ้นรูปอย่างแม่นยำก็สามารถสร้างปัญหาได้เมื่อโปรไฟล์อะลูมิเนียม เครื่องมือ และเงื่อนไขการประกอบไม่ตรงกันอย่างถูกต้อง ดังนั้นการแทรกและการกลิ้งจึงควรถือเป็นส่วนหนึ่งของการออกแบบโปรไฟล์ แทนที่จะเป็นข้อกังวลด้านดาวน์สตรีมที่แยกจากกัน

แรงแทรก

แถบที่เข้าไปในร่องอลูมิเนียมที่มีความต้านทานมากเกินไปอาจบ่งบอกถึงมิติที่ไม่ตรงกัน รูปทรงการล็อคที่ไม่เหมาะสม หรือสภาพการประกอบที่จำเป็นต้องปรับเปลี่ยน แรงแทรกสูงอาจเพิ่มความเสี่ยงต่อความเสียหายของโปรไฟล์ โดยเฉพาะอย่างยิ่งในส่วนที่มีผนังแคบหรือคุณลักษณะการล็อคที่แหลมคม

การแคร็กระหว่างการประกอบ

การแคร็กไม่ควรเกิดจากตัววัสดุโดยอัตโนมัติ สาเหตุที่เป็นไปได้อาจรวมถึงแรงทางกลที่มากเกินไป รูปทรงร่องที่ไม่เหมาะสม ขนาดที่แน่นเกินไป การวางแนวที่ไม่ดี หรือสภาวะการประมวลผลที่ไม่ถูกต้อง การตรวจสอบการอัดขึ้นรูปอะลูมิเนียมและลำดับการประกอบร่วมกันมักจะให้ประสิทธิผลมากกว่าการตรวจสอบแถบแยกกัน

แรงเฉือนไม่เพียงพอ

การเชื่อมต่อขั้นสุดท้ายต้องทนต่อโหลดที่คาดหวังจากการจัดการและการบริการ หากแถบที่เชื่อมต่อไม่ได้ให้ความต้านทานเพียงพอต่อการเคลื่อนที่สัมพัทธ์ระหว่างส่วนอะลูมิเนียม ปัญหาอาจเกี่ยวข้องกับรูปทรงโปรไฟล์ คุณลักษณะของวัสดุ หรือกระบวนการรีด

ความสม่ำเสมอทั่วทั้งสายการผลิต

โปรไฟล์ที่ทำงานได้ดีระหว่างการทดลองใช้งานครั้งเดียวควรทำงานอย่างสม่ำเสมอในระหว่างการผลิตซ้ำ ขนาดแถบที่สม่ำเสมอทำให้ง่ายต่อการรักษาการแทรกและสภาวะการรีดที่มั่นคงในการอัดขึ้นรูปอะลูมิเนียมหลายชุด

• ตรวจสอบร่องอลูมิเนียม:ยืนยันว่าช่องสะอาด มีมิติถูกต้อง และเข้ากันได้กับแถบ
• ตรวจสอบการจัดตำแหน่งการแทรก:การวางแนวที่ไม่ถูกต้องสามารถเพิ่มแรงและทำให้ขอบโปรไฟล์เสียหายได้
• ตรวจสอบสภาพการหมุน:ยืนยันว่ากระบวนการทางกลเหมาะสมกับรูปทรงของแถบ
• ติดตามความสอดคล้องของมิติ:เปรียบเทียบการวัดโปรไฟล์ขาเข้าและในกระบวนการเมื่อลักษณะการประกอบที่ไม่คาดคิดปรากฏขึ้น

การตรวจสอบเหล่านี้มีประโยชน์อย่างยิ่งเมื่อย้ายจากการอัดขึ้นรูปต้นแบบไปเป็นการผลิตซ้ำ เนื่องจากความแตกต่างเล็กน้อยของขนาดจะสังเกตเห็นได้ชัดเจนมากขึ้นเมื่อประมวลผลความยาวโปรไฟล์จำนวนมากอย่างต่อเนื่อง

วิธีเตรียมตัวสำหรับการพัฒนาโปรไฟล์ใหม่

การพัฒนาส่วนแยกความร้อนสำหรับการอัดขึ้นรูปอะลูมิเนียมแบบใหม่จะง่ายขึ้นเมื่อมีการจัดระเบียบข้อมูลก่อนที่จะพิจารณาการใช้เครื่องมือ วัตถุประสงค์คือเพื่อกำหนดส่วนเชื่อมต่อที่สมบูรณ์ระหว่างส่วนโพลีเอไมด์และโปรไฟล์อะลูมิเนียม

ลำดับการพัฒนาเชิงปฏิบัติสามารถเกิดขึ้นได้หลายขั้นตอน:

1. ตรวจสอบภาพวาดอลูมิเนียม:ระบุขนาดของโพรง รูปทรงของร่อง ความหนาของผนัง และค่าความคลาดเคลื่อนวิกฤต
2. ยืนยันข้อกำหนดการแยกความร้อน:กำหนดระยะห่างที่ต้องการระหว่างส่วนอลูมิเนียมภายในและภายนอก
3. กำหนดหน้าตัดของแถบ:กำหนดความกว้าง ความสูง ความหนา รายละเอียดการล็อค และคุณสมบัติพิเศษใดๆ
4. ตรวจสอบกระบวนการประกอบ:ยืนยันทิศทางการแทรก วิธีการกลิ้ง และแรงทางกลที่คาดหวัง
5. ประเมินพฤติกรรมการผลิต:ตรวจสอบความเสถียรของมิติ คุณภาพพื้นผิว และประสิทธิภาพการประกอบ
6. สรุปข้อกำหนดการผลิต:จัดทำเอกสารเรขาคณิตโปรไฟล์ที่ตกลงร่วมกัน การก่อสร้างวัสดุ จุดตรวจสอบ และแบบฟอร์มการจัดหา

ใช้โปรไฟล์อะลูมิเนียมเป็นข้อมูลอ้างอิงหลัก

ข้อผิดพลาดที่พบบ่อยที่สุดในการพัฒนาโปรไฟล์คือการเริ่มต้นด้วยขนาดแถบทั่วไปและพยายามบังคับการอัดขึ้นรูปอะลูมิเนียมให้ตรงกัน วิธีการที่เชื่อถือได้มากกว่าคือกลับกัน: เริ่มต้นจากการอัดขึ้นรูปและกำหนดส่วนฉนวนรอบๆ ส่วนต่อประสานจริง

โปรไฟล์อะลูมิเนียมทางกายภาพจะมีประโยชน์อย่างยิ่งเมื่อภาพวาดการอัดขึ้นรูปไม่ได้แสดงถึงรูปแบบการผลิตทั้งหมด การเปรียบเทียบแบบร่างกับส่วนจริงจะช่วยระบุปัญหาในทางปฏิบัติ เช่น ความลึกของร่อง รัศมีขอบ หรือความแตกต่างของมิติเฉพาะที่

เก็บข้อกำหนดด้านความร้อนและเครื่องกลไว้ด้วยกัน

แถบนี้ไม่ควรได้รับการออกแบบสำหรับการแยกด้วยความร้อนในขณะที่การเชื่อมต่อทางกลนั้นถือเป็นการพิจารณาในภายหลัง ทั้งสองฟังก์ชันเชื่อมต่อกัน ส่วนที่หนาขึ้นอาจเปลี่ยนแปลงความสัมพันธ์ของโพรงฟัน รูปทรงการล็อคที่แตกต่างกันสามารถเปลี่ยนแรงในการแทรกได้ การสวมให้แน่นยิ่งขึ้นอาจส่งผลต่อพฤติกรรมการประกอบ การตัดสินใจทางวิศวกรรมจึงควรพิจารณาภาคตัดขวางที่สมบูรณ์

แผนสำหรับการทำซ้ำ

ส่วนที่ดีไม่ควรใช้งานได้เพียงครั้งเดียว ควรสามารถอัดรีดได้สม่ำเสมอ ตัดหรือขดในลักษณะควบคุม ขนส่งโดยไม่เสียรูปโดยไม่จำเป็น และประกอบซ้ำๆ ด้วยพฤติกรรมที่คาดเดาได้

ทำความเข้าใจคำศัพท์ในการค้นหาผลิตภัณฑ์

เมื่อวิศวกรหรือทีมจัดซื้อค้นหาPA66 GF25 แถบหยุดความร้อนข้อความค้นหามักจะแสดงถึงข้อกำหนดทางเทคนิคมากกว่าผลิตภัณฑ์สากลรายการเดียว ส่วน “PA66” ระบุตระกูลโพลีเอไมด์ ในขณะที่ “GF25” ระบุถึงการเสริมใยแก้ว 25% ข้อกำหนดที่เหลือยังคงขึ้นอยู่กับการอัดขึ้นรูปอะลูมิเนียมและกระบวนการประกอบที่ต้องการ

ด้วยเหตุผลดังกล่าว การประเมินผลิตภัณฑ์จึงควรย้ายจากระดับคำหลักไปเป็นระดับวิศวกรรม แถบที่เหมาะสมทางเทคนิคถูกกำหนดโดยการผสมผสานระหว่างวัสดุ ขนาดหน้าตัด รูปทรงการล็อค ความสม่ำเสมอในการผลิต และความเข้ากันได้กับโปรไฟล์อะลูมิเนียมเป้าหมาย

คำถามที่พบบ่อย

รายการตรวจสอบข้อมูลจำเพาะเชิงปฏิบัติ

ก่อนที่จะสรุปโปรไฟล์การหยุดระบายความร้อน จะช่วยยืนยันตัวแปรทางเทคนิคที่สำคัญได้ในที่เดียว รายการตรวจสอบด้านล่างนี้สามารถใช้ได้ในระหว่างการตรวจสอบโปรไฟล์ การสื่อสารกับซัพพลายเออร์ การเตรียมเครื่องมือ หรือการอนุมัติการผลิต

• ยืนยันข้อกำหนดการก่อสร้างวัสดุ PA66 และข้อกำหนดการเสริมใยแก้ว 25%
• วัดความกว้างและความลึกของช่องอลูมิเนียม
• ตรวจสอบรูปทรงร่องและรูปทรงการล็อค
• กำหนดความหนาของแถบและขนาดการแยกที่ต้องการ
• ตรวจสอบหน้าตัดของแถบกับโปรไฟล์อะลูมิเนียมจริง
• ตรวจสอบเงื่อนไขการแทรกและการขึ้นรูปม้วนก่อนอนุมัติการผลิต
• ยืนยันจุดตรวจสอบขนาดและความคลาดเคลื่อนที่ยอมรับได้
• ตรวจสอบแบบฟอร์มจ่ายตรงหรือขดที่ต้องการ
• บันทึกการวาดโปรไฟล์ที่ตกลงร่วมกันและคุณสมบัติทางเทคนิคที่สำคัญ
• เก็บบันทึกการผลิตและการตรวจสอบไว้เพื่อให้สามารถตรวจสอบย้อนกลับได้

รายการตรวจสอบนี้ไม่ได้แทนที่ข้อกำหนดทางวิศวกรรมของระบบหน้าต่าง ประตู หรือส่วนหน้าอาคารโดยเฉพาะ โดยเป็นกรอบการทำงานจริงเพื่อให้แน่ใจว่ามีการกำหนดส่วนต่อประสานวัสดุและโปรไฟล์ก่อนเริ่มการผลิต

แนวคิดหลักยังคงเรียบง่าย: ประสิทธิภาพการแบ่งแยกเนื่องจากความร้อนเริ่มต้นด้วยการแยกที่มีประสิทธิภาพ แต่ประสิทธิภาพของระบบที่เชื่อถือได้นั้นจำเป็นต้องมีหน้าตัดที่ตรงกัน การอัดขึ้นรูปที่มีการควบคุม ขนาดที่มั่นคง และกระบวนการประกอบที่เข้ากันได้
