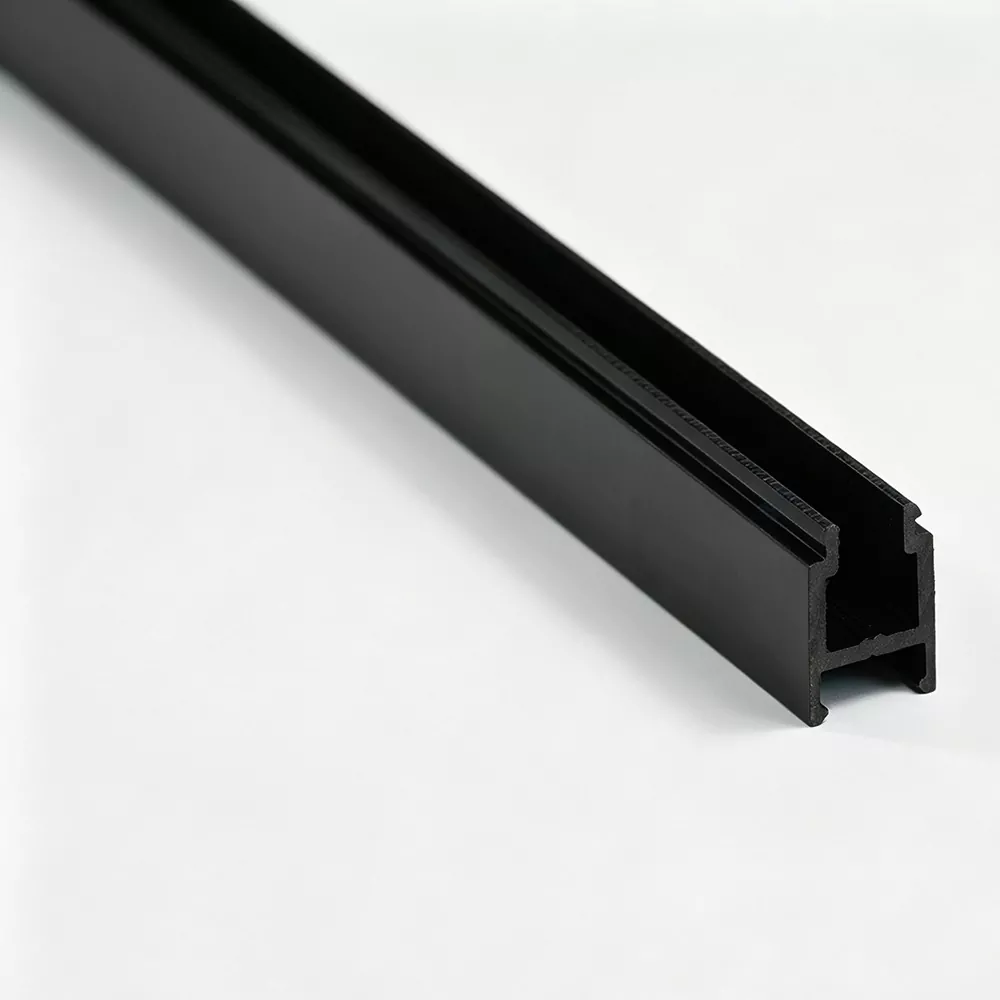

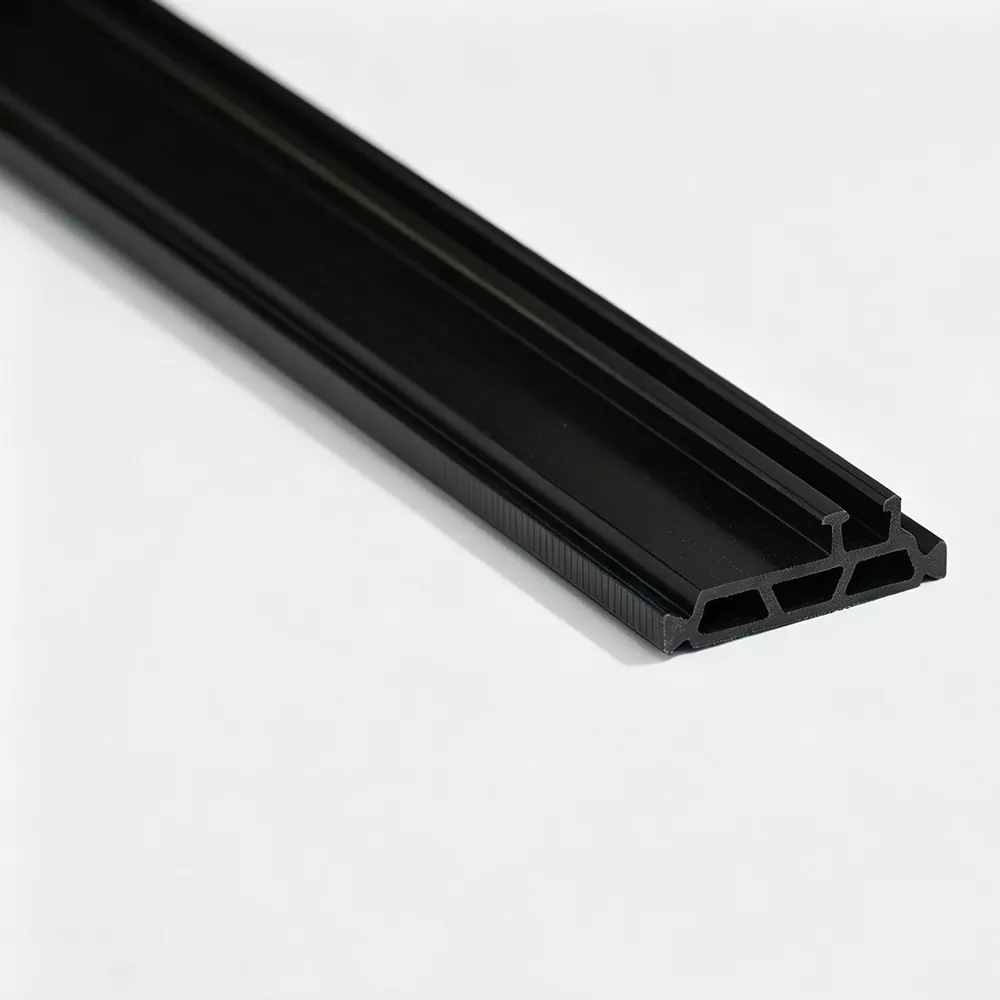

Thermal Break Strip สำหรับบานหน้าต่าง

ในหน้าต่างบานเปิดอะลูมิเนียม กรอบและบานประตูเชื่อมต่อกันผ่านบานพับ และเปิดโดยการหมุนแทนที่จะเลื่อนไปตามราง Thermal Break Strip สำหรับ Casement Windows วางอยู่ภายในโปรไฟล์อลูมิเนียมที่แยกความร้อนเพื่อขัดขวางเส้นทางโลหะที่ต่อเนื่องกันระหว่างส่วนด้านนอกและด้านใน

Jinxing ผู้ผลิตและโรงงานในจีน ผลิตแถบเหล่านี้โดยใช้ PA66 GF25 เป็นหลัก และสามารถปรับหน้าตัดให้เข้ากับการอัดขึ้นรูปหน้าต่างบานเปิดต่างๆ ได้

ออกแบบให้รอบกรอบและสายสะพาย

ระบบหน้าต่างบานเปิดโดยทั่วไปจะมีโปรไฟล์ของกรอบและบานหน้าต่างแยกกัน และส่วนตัดขวางไม่จำเป็นต้องใช้แทนกัน

แถบกันความร้อนต้องสอดคล้องกับการอัดขึ้นรูปเฉพาะในแง่ของ:

· ขนาดร่อง

· ดึงความลึกของการแทรกแถบ

· การล็อครูปทรง

· ความกว้างและความหนาของโปรไฟล์

· ตำแหน่งของการแยกความร้อน

· พื้นที่ว่างรอบๆ ฮาร์ดแวร์และซีล

สำหรับระบบใหม่ แนะนำให้จับคู่แถบกับแบบร่างโปรไฟล์อะลูมิเนียมก่อนใช้เครื่องมือและการผลิต

ลักษณะผลิตภัณฑ์

เสริมแรง PA66 GF25

Thermal Break Strip สำหรับบานหน้าต่างใช้ PA66 ที่มีการเสริมใยแก้ว 25% เพื่อให้ความแข็งแกร่งและความแข็งแรงทางกลที่จำเป็นภายในโปรไฟล์อลูมิเนียม

รูปทรงการล็อคเฉพาะโปรไฟล์

ส่วนนี้สามารถออกแบบให้รอบๆ ร่องและวิธีการเชื่อมต่อทางกลที่ใช้โดยการอัดขึ้นรูปหน้าต่างบานเปิด

ขนาดส่วนที่สอดคล้องกัน

การอัดขึ้นรูปและการสอบเทียบที่มีการควบคุมช่วยรักษาขนาดที่สำคัญซึ่งจำเป็นสำหรับการประกอบโปรไฟล์ที่มั่นคง

เข้ากันได้กับการออกแบบกรอบและสายสะพาย

ส่วนแถบต่างๆ สามารถพัฒนาได้สำหรับโปรไฟล์เฟรมคงที่และโปรไฟล์บานเปิดตามโครงสร้างการอัดขึ้นรูปแต่ละส่วน

ประสิทธิภาพของวัสดุที่มั่นคง

คุณสมบัติที่เกี่ยวข้อง เช่น ความต้านทานแรงดึง ความแข็ง การเสื่อมสภาพจากความร้อน และพฤติกรรมเชิงมิติ สามารถประเมินได้ตามความต้องการที่ระบุ

ข้อกำหนดด้านเฟรมและด้านสายสะพาย

การจัดเรียงตัวกั้นความร้อนอาจแตกต่างกันระหว่างโครงตายตัวและบานเปิด

แถบด้านข้างกรอบต้องสอดคล้องกับการอัดขึ้นรูปด้านนอกคงที่ ในขณะที่แถบด้านข้างของสายสะพายต้องอยู่ภายในรูปทรงของโปรไฟล์รอบๆ ส่วนช่องเปิด พื้นที่กระจก ซีล และฮาร์ดแวร์

การใช้ข้อกำหนดแถบเดียวกันสำหรับทั้งสองโปรไฟล์จึงไม่เหมาะสมเสมอไป ควรตรวจสอบการอัดขึ้นรูปอะลูมิเนียมแต่ละครั้งโดยแยกจากกัน

โปรไฟล์เรื่องเรขาคณิต

สำหรับหน้าต่างบานเปิด Thermal Break Strip สำหรับบานหน้าต่างจะอยู่ภายในโปรไฟล์ซึ่งจำเป็นต้องรองรับส่วนประกอบอื่นๆ ด้วย ส่วนที่เหมาะสมจะต้องมีพื้นที่เพียงพอสำหรับการเชื่อมต่อกระจก การปิดผนึก ฮาร์ดแวร์ และโปรไฟล์

มิติข้อมูลที่สำคัญอาจรวมถึง:

ความกว้างของแถบ → ความหนาของแถบ → ความลึกของร่อง → พื้นที่ล็อค → ตำแหน่งผนังโปรไฟล์

ขนาดเหล่านี้ควรได้รับการยืนยันเทียบกับการอัดขึ้นรูปจริง แทนที่จะประเมินจากขนาดหน้าต่างที่เสร็จสมบูรณ์

วัสดุ

เราใช้ PA66 GF25 เป็นหลักสำหรับแถบกันความร้อนของหน้าต่างบานเปิด การเสริมใยแก้วช่วยเพิ่มความแข็งแกร่งของโปรไฟล์โพลีเอไมด์ และช่วยรักษารูปทรงที่ออกแบบไว้ภายในส่วนประกอบอะลูมิเนียม

ในกรณีที่ลูกค้าได้กำหนดข้อกำหนดด้านวัสดุ ความแข็ง อุณหภูมิ หรือการทดสอบแล้ว คุณสามารถยืนยันข้อกำหนดเหล่านี้ก่อนการผลิตได้

ตัวเลือกโปรไฟล์

เราสามารถจัดหาการออกแบบส่วนแบ่งการระบายความร้อนที่แตกต่างกัน ได้แก่ :

· ไอ-ไทป์

· ประเภท C

· แบบ T

· ส่วนที่มีรูปร่างพิเศษ

โปรไฟล์ที่ถูกต้องถูกกำหนดโดยการอัดขึ้นรูปอะลูมิเนียมที่เกี่ยวข้อง แทนที่จะพิจารณาจากรูปแบบการเปิดหน้าต่างเพียงอย่างเดียว

การตรวจสอบคุณภาพ

สำหรับการใช้งานหน้าต่างบานเปิด จะให้ความสำคัญกับขนาดที่ส่งผลต่อการประกอบและการประกอบโปรไฟล์

รายการตรวจสอบทั่วไปได้แก่:

การทดสอบสามารถดำเนินการได้ตามข้อกำหนดของลูกค้าและมาตรฐานที่บังคับใช้

คู่มือการสั่งซื้อ

เพื่อการเลือกผลิตภัณฑ์ที่แม่นยำ ผู้ซื้อควรจัดเตรียมโครงอะลูมิเนียมโปรไฟล์ของเฟรมหรือสายสะพายทุกครั้งที่เป็นไปได้

หากระบบหน้าต่างมีส่วนอะลูมิเนียมแยกความร้อนหลายส่วน ให้ระบุแต่ละโปรไฟล์แยกกัน ช่วยให้ความกว้างของแถบ โครงสร้างการล็อค และหน้าตัดสามารถจับคู่กับการอัดขึ้นรูปที่ถูกต้องได้

คำถามที่พบบ่อย

Thermal Break Strip สำหรับบานหน้าต่างคืออะไร?

เป็นโปรไฟล์ฉนวนโพลีเอไมด์ที่ติดตั้งภายในกรอบหน้าต่างบานเปิดอะลูมิเนียมหรือบานหน้าต่างที่แยกความร้อน เพื่อขัดขวางการเชื่อมต่อโลหะโดยตรงระหว่างทั้งสองด้าน

แถบเดียวกันนี้ใช้กับกรอบและสายสะพายหรือไม่?

ไม่จำเป็น. การอัดขึ้นรูปเฟรมและบานประตูอาจมีโครงสร้างร่องที่แตกต่างกันและพื้นที่การติดตั้งที่มีอยู่ ดังนั้นจึงอาจจำเป็นต้องมีข้อกำหนดเฉพาะของแถบแยกกัน

Jinxing ใช้วัสดุอะไร?

Jinxing ใช้ PA66 GF25 เป็นหลัก ซึ่งประกอบด้วย PA66 เสริมด้วยใยแก้ว 25%

แถบนี้สามารถรองรับฮาร์ดแวร์หน้าต่างบานเปิดได้หรือไม่?

แถบนั้นไม่ได้แทนที่ฮาร์ดแวร์ ส่วนนี้ได้รับการพัฒนาให้พอดีกับโปรไฟล์อลูมิเนียมที่กำหนด ในขณะที่โครงสร้างโปรไฟล์โดยรอบสามารถรองรับส่วนประกอบที่ต้องการได้

Jinxing สามารถสร้างแถบแบบกำหนดเองสำหรับการอัดขึ้นรูปหน้าต่างบานเปิดของฉันได้หรือไม่?

ใช่. Jinxing สามารถพัฒนาชิ้นส่วนที่ไม่ได้มาตรฐานโดยใช้การวาดโปรไฟล์อลูมิเนียม ตัวอย่างแถบ หรือข้อกำหนดด้านมิติที่ยืนยันแล้ว

ฉันควรส่งอะไรไปเมื่อขอใบเสนอราคา?

แบบวาดโครงอะลูมิเนียมหรือบานหน้าต่าง ขนาดแถบหรือตัวอย่างที่ต้องการ ข้อมูลจำเพาะของวัสดุ สี ความยาว และปริมาณโดยประมาณมีประโยชน์ในการยืนยันผลิตภัณฑ์
