แถบหยุดความร้อนโพลีเอไมด์ฮอลโลว์

แถบแบ่งความร้อนโพลีเอไมด์ฮอลโลว์ใช้โครงสร้างโปรไฟล์แบบหลายช่องเพื่อสร้างการแยกเพิ่มเติมภายในการอัดขึ้นรูปอะลูมิเนียมที่แตกหักด้วยความร้อน Jinxing ผลิตแถบกลวง PA66 GF25 ในประเทศจีนสำหรับระบบโปรไฟล์หน้าต่าง ประตู และส่วนหน้าอาคาร ผสมผสานการนำความร้อนต่ำเข้ากับความแข็งแกร่งของโปรไฟล์และความเสถียรของมิติ โดยเฉพาะอย่างยิ่งในกรณีที่ส่วนแยกความร้อนที่กว้างขึ้นจำเป็นต้องมีหน้าตัดที่มีโครงสร้างมากขึ้น

ส่งคำถาม

รายละเอียดสินค้า

การออกแบบหลายช่องของแถบตัดความร้อนโพลีเอไมด์ฮอลโลว์นำส่วนกลวงภายในเข้าไปในโปรไฟล์โพลีเอไมด์ ทำให้เกิดเส้นทางที่ยาวและซับซ้อนมากขึ้นสำหรับการถ่ายเทความร้อนผ่านแผงกั้นความร้อน สำหรับผู้ซื้อที่กำลังมองหาซัพพลายเออร์หรือโรงงานในจีนที่สามารถผลิตโปรไฟล์การแตกด้วยความร้อนโพลีเอไมด์ได้กว้างขึ้น Jinxing สามารถผลิตส่วนดังกล่าวตามขนาดและการจัดเรียงช่องของการอัดขึ้นรูปอลูมิเนียม

โครงสร้างหลายช่อง

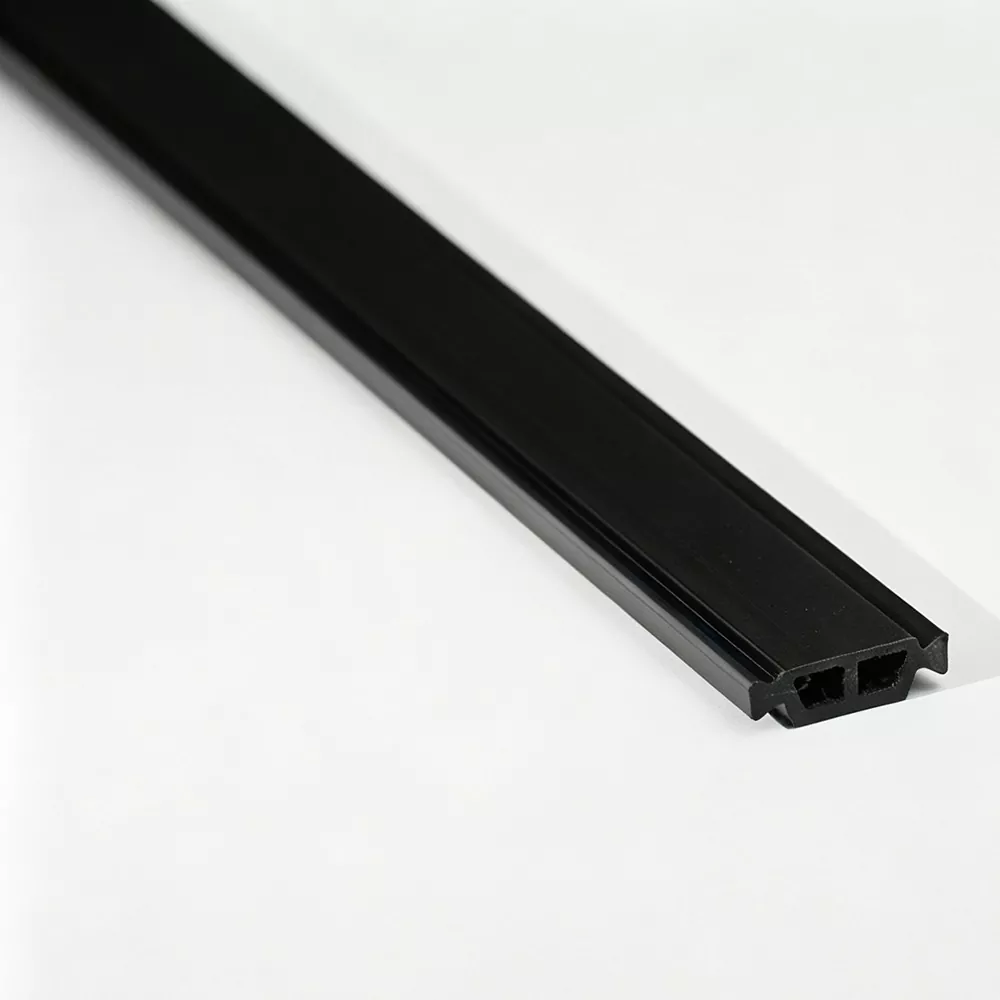

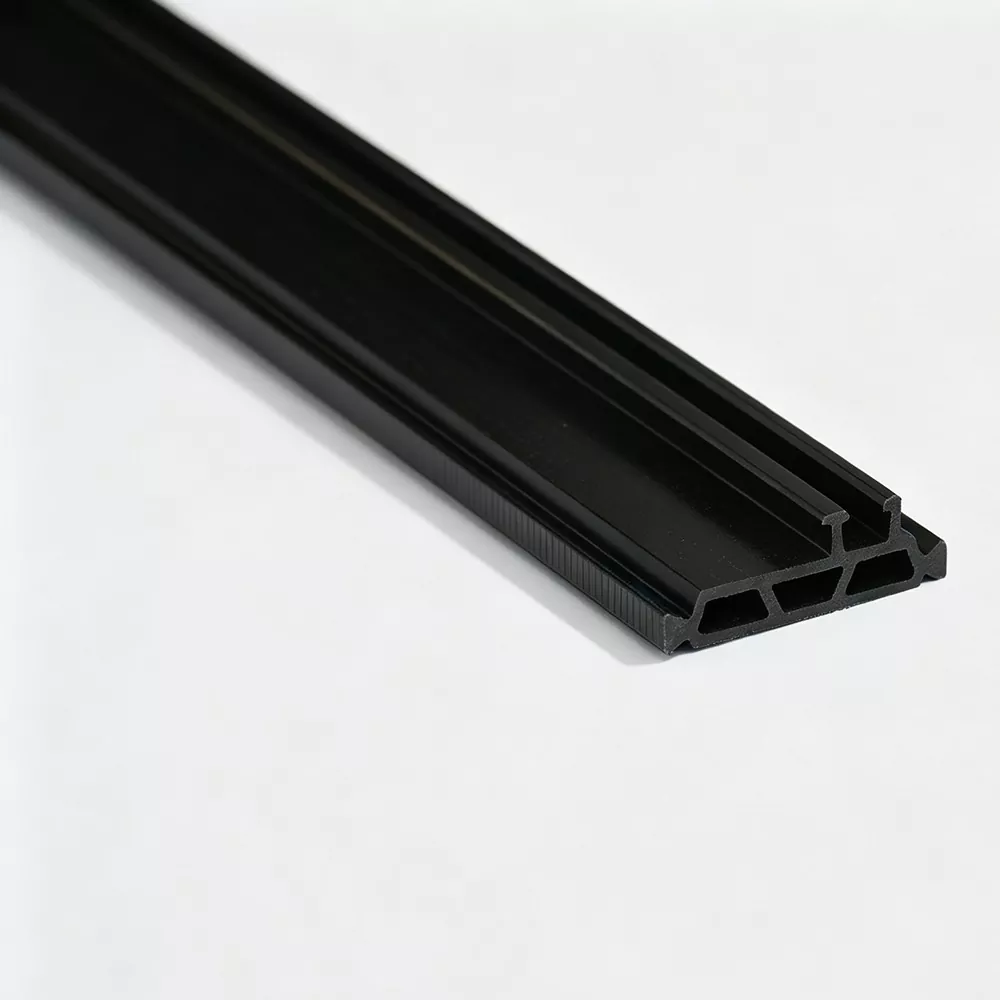

โปรไฟล์แบบกลวงต่างจากแถบกันความร้อนแบบแข็งตรงที่มีโพรงภายในวิ่งไปตามทิศทางการอัดขึ้นรูป โพรงเหล่านี้จะช่วยลดปริมาณวัสดุโพลีเอไมด์ที่ต่อเนื่องกันภายในส่วนตัด และเปลี่ยนเส้นทางการถ่ายเทความร้อนผ่านโปรไฟล์

โครงสร้างนี้มีประโยชน์อย่างยิ่งสำหรับการออกแบบตัวแบ่งการระบายความร้อนที่กว้างขึ้น โดยที่โปรไฟล์แบบกลวงหรือแบบหลายช่องสามารถสร้างสมดุลในทางปฏิบัติระหว่างรูปทรงของฉนวน ขนาดโปรไฟล์ และประสิทธิภาพทางกล

ข้อได้เปรียบหลัก

· โครงสร้างแบบหลายช่อง — สร้างการแยกภายในเพิ่มเติมภายในโปรไฟล์ตัวแบ่งความร้อน

· เหมาะสำหรับส่วนที่กว้างกว่า — ให้โครงสร้างโปรไฟล์ที่ใช้งานได้จริงสำหรับการออกแบบตัวแยกความร้อนที่มีความกว้างมากขึ้น

· วัสดุ PA66 GF25 — การเสริมแรงด้วยใยแก้วรองรับความแข็งแกร่งที่จำเป็นสำหรับการประกอบโปรไฟล์อะลูมิเนียม

· ความมั่นคงตามยาวที่ดี — โครงสร้างโปรไฟล์เสริมเหมาะสำหรับการใช้งานที่ต้องการประสิทธิภาพที่มั่นคงตลอดความยาวของการอัดขึ้นรูป

· การควบคุมมิติ — การอัดขึ้นรูปที่แม่นยำช่วยรักษารูปร่างของโพรงและขนาดโปรไฟล์โดยรวม

โปรไฟล์กลวงที่เข้าท่า

แถบกันความร้อนโพลีเอไมด์ฮอลโลว์ส่วนใหญ่ได้รับการพิจารณาสำหรับระบบอะลูมิเนียมที่มีส่วนกันความร้อนขนาดใหญ่หรือกว้างกว่า ซึ่งรวมถึง:

· หน้าต่างอะลูมิเนียมที่แตกเนื่องจากความร้อน

· ประตูอะลูมิเนียม

· โปรไฟล์ผนังม่าน

· การอัดขึ้นรูปอะลูมิเนียมทางสถาปัตยกรรมที่มีความกว้างขนาดใหญ่

· ระบบกันความร้อนที่ปรับแต่งเองได้

หน้าตัดสุดท้ายควรกำหนดจากโปรไฟล์อะลูมิเนียม แทนที่จะเลือกตามชื่อการใช้งานเพียงอย่างเดียว

แนวทางที่แตกต่างในการแยกความร้อน

โครงสร้างกลวงจะเปลี่ยนวิธีที่ความร้อนเคลื่อนผ่านตัวแบ่งความร้อน แทนที่จะอาศัยเฉพาะความกว้างของส่วนโพลีเอไมด์ที่เป็นของแข็ง โพรงภายในจะสร้างส่วนต่อประสานเพิ่มเติมและเส้นทางการถ่ายโอนโดยตรงน้อยลง

ผลลัพธ์ที่ได้ขึ้นอยู่กับการออกแบบโปรไฟล์ที่สมบูรณ์ รวมถึงขนาดของโพรง ความหนาของผนัง ความกว้างของแถบ และการอัดขึ้นรูปอะลูมิเนียมโดยรอบ

ข้อพิจารณาทางกล

โปรไฟล์กลวงยังคงต้องทนทานต่อแรงที่เกิดขึ้นระหว่างการแทรก การกลิ้ง และการบริการ Jinxing ใช้ PA66 เสริมด้วยใยแก้วเพื่อให้มีความแข็งแกร่งที่จำเป็นสำหรับชุดประกอบตัวแยกความร้อน

สำหรับโปรไฟล์ที่กว้างขึ้น โครงสร้างตามยาวและรูปทรงของผนังมีความสำคัญอย่างยิ่ง ดังนั้นการจัดเรียงคาวิตี้จึงควรได้รับการพิจารณาร่วมกับเงื่อนไขการมีส่วนร่วมทางกลและการประมวลผลที่จำเป็น

การออกแบบโปรไฟล์และเรขาคณิตของโพรง

สำหรับแถบกันความร้อนแบบกลวง โครงสร้างภายในเป็นส่วนหนึ่งของการออกแบบผลิตภัณฑ์ Jinxing สามารถปรับ:

องค์ประกอบการออกแบบ	วัตถุประสงค์
ความกว้างโดยรวม	เข้ากับส่วนโปรไฟล์อลูมิเนียมที่กว้างขึ้น
ความหนาของผนัง	ปรับสมดุลความแข็งแกร่งและพื้นที่โพรง
จำนวนฟันผุ	กำหนดโครงสร้างโปรไฟล์ภายใน
ขนาดช่อง	ควบคุมรูปทรงกลวง
พื้นที่ล็อคด้านนอก	เข้ากับร่องอลูมิเนียม
ความสูงของโปรไฟล์	เหมาะกับพื้นที่การอัดรีดที่มีอยู่

สิ่งนี้ทำให้การเขียนแบบโปรไฟล์อะลูมิเนียมมีประโยชน์อย่างยิ่งเมื่อพัฒนาส่วนกลวงที่ไม่ได้มาตรฐาน

PA66 GF25 และการผลิต

Jinxing ผลิต Polyamide Hollow Thermal Break Strip โดยใช้ไนลอน PA66 เสริมด้วยใยแก้ว ลำดับการผลิตครอบคลุมถึงการผสมวัสดุ การอัดขึ้นรูป การระบายความร้อน การขึ้นรูป และการตัดที่แม่นยำ

เนื่องจากโปรไฟล์มีช่องภายใน การอัดขึ้นรูปและการระบายความร้อนที่มั่นคงจึงเป็นสิ่งสำคัญสำหรับการรักษารูปทรงของผนังที่ออกแบบไว้ ตัวอย่างการผลิตจะได้รับการตรวจสอบขนาดหน้าตัดและข้อบกพร่องที่พื้นผิว

การตรวจสอบคุณภาพ

กระบวนการตรวจสอบของ Jinxing ครอบคลุมวัตถุดิบ การอัดขึ้นรูป โปรไฟล์สำเร็จรูป และการจัดส่ง การตรวจสอบที่เกี่ยวข้องอาจรวมถึง:

· ความชื้นของวัตถุดิบ

· ดัชนีการไหลหลอมเหลว

· เนื้อหาใยแก้ว

· ขนาดหน้าตัด

· เรขาคณิตของโพรง

· สภาพพื้นผิว

· คุณสมบัติทางกล

· การเสื่อมสภาพจากความร้อนและการกันน้ำในกรณีที่จำเป็น

การทดสอบสามารถดำเนินการได้ตามโครงการที่เกี่ยวข้องหรือข้อกำหนดของตลาด

โปรไฟล์แบ่งความร้อนกลวงแบบกำหนดเอง

แถบตัดความร้อนโพลีเอไมด์ฮอลโลว์มักได้รับการพัฒนาสำหรับระบบอะลูมิเนียมเฉพาะ แทนที่จะเลือกจากช่วงขนาดสากล

Jinxing can manufacture customized hollow sections based on an aluminum profile drawing or physical sample, including adjustments to the overall width, wall structure, cavity arrangement, locking geometry, color and length.

เส้นทางการพัฒนาอาจเป็น:

การวาดโปรไฟล์ → การตรวจสอบส่วนกลวง → การใช้เครื่องมือ → การอัดขึ้นรูปทดลอง → การยืนยันขนาด → การผลิตจำนวนมาก

แบบฟอร์มการจัดหา

สามารถจัดหาแถบตรงได้ที่ความยาว 6 ม. ต่อชิ้น ในขณะที่สามารถจัดเตรียมการจ่ายแบบขดได้ตามโปรไฟล์และกระบวนการผลิตที่เหมาะสม นอกจากนี้ยังมีการประมวลผลแบบตัดตามความยาว บรรจุภัณฑ์แบบกำหนดเอง และการเข้ารหัสด้วยเลเซอร์อีกด้วย

คำถามที่พบบ่อย

แถบหยุดความร้อนโพลีเอไมด์ฮอลโลว์คืออะไร?

เป็นโปรไฟล์แบ่งตามอุณหภูมิ PA66 ที่มีโพรงกลวงภายในหนึ่งช่องขึ้นไป โครงสร้างแบบหลายช่องเปลี่ยนเส้นทางการถ่ายเทความร้อน และมักใช้สำหรับส่วนแยกความร้อนที่กว้างขึ้น

เหตุใดจึงต้องใช้โปรไฟล์ตัวแยกความร้อนแบบกลวงแทนแถบทึบ

โครงสร้างกลวงสามารถให้การแยกภายในเพิ่มเติมได้ และเหมาะอย่างยิ่งสำหรับการออกแบบตัวแยกความร้อนที่มีความกว้างมากขึ้น ซึ่งรูปทรงของโปรไฟล์และข้อกำหนดทางกลจำเป็นต้องมีความสมดุล
