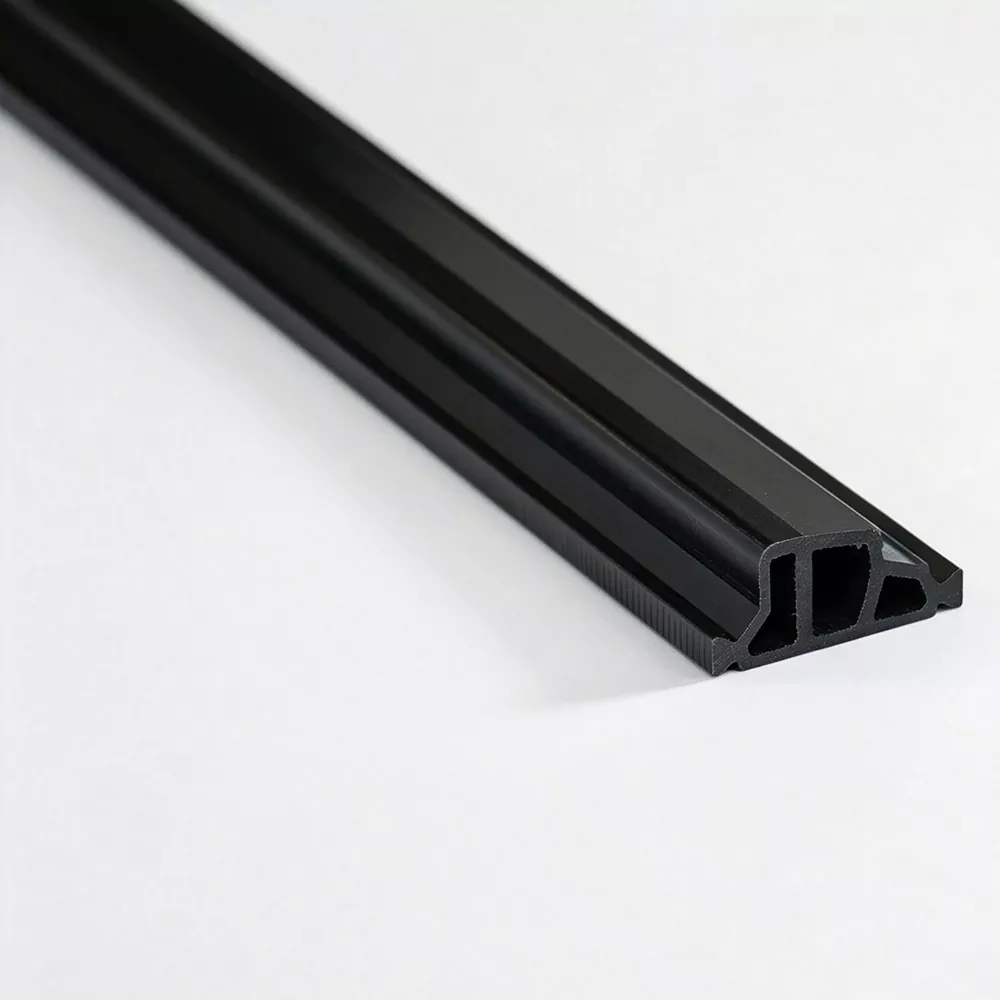

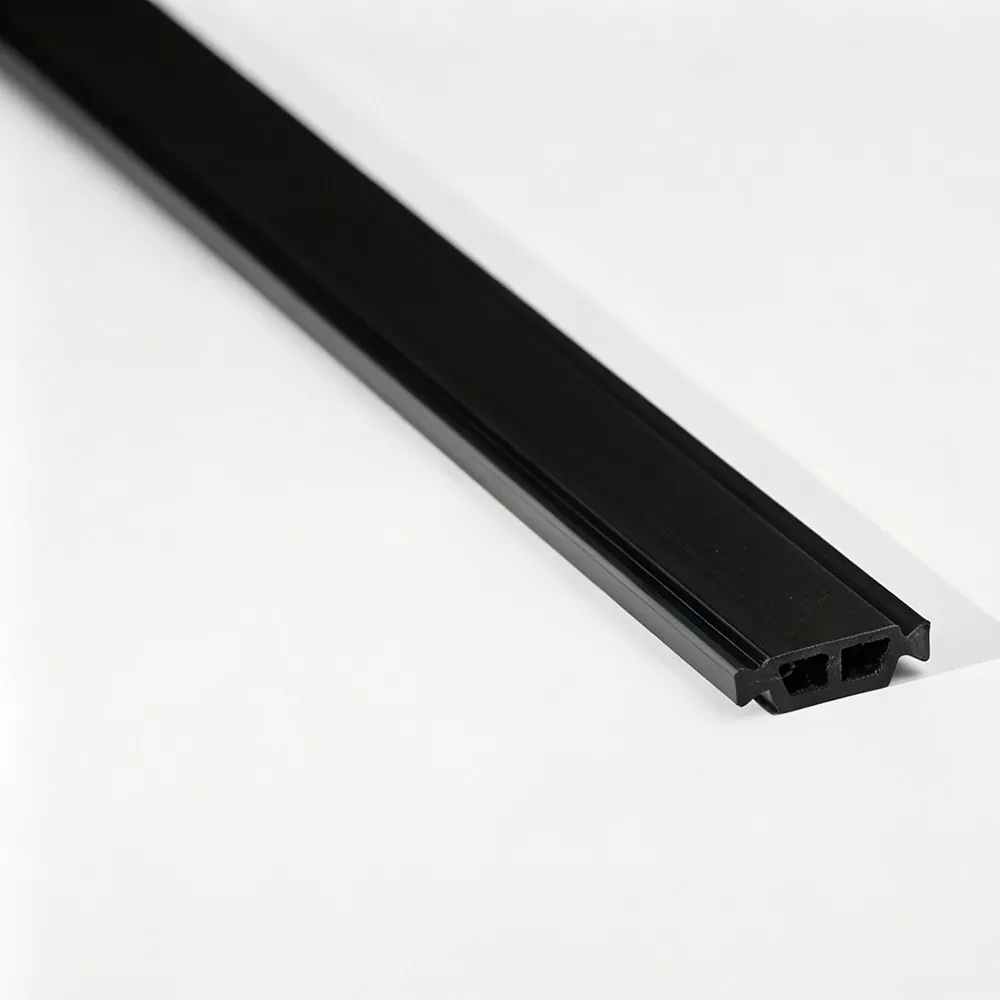

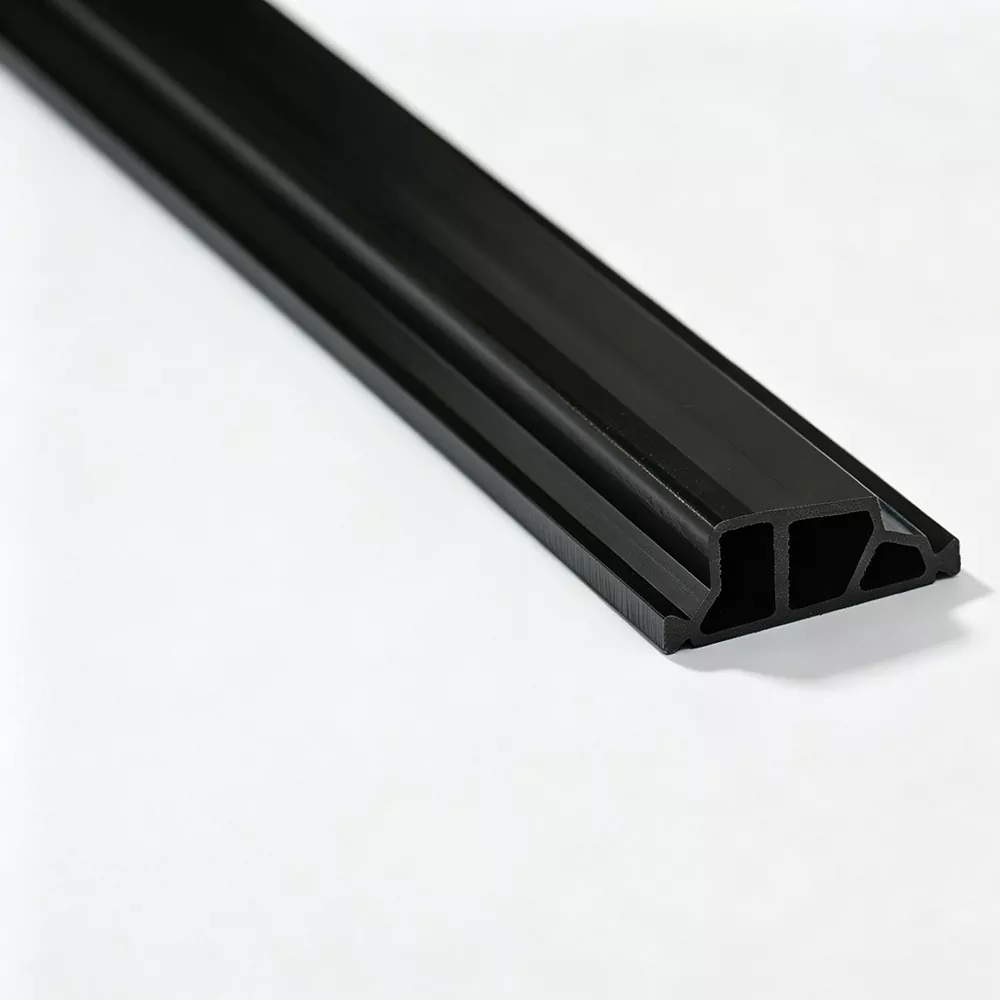

PA66 GF25 ป๋อความร้อนโครงสร้าง

สตรัทระบายความร้อนด้วยโครงสร้าง PA66 GF25 จาก Jinxing ทำหน้าที่เป็นทั้งแผงกั้นความร้อนและการเชื่อมต่อทางกลไกระหว่างส่วนอลูมิเนียมที่แยกจากกัน สำหรับผู้ซื้อที่ทำงานร่วมกับผู้ผลิต โรงงาน หรือซัพพลายเออร์ในจีน Jinxing ผลิตโปรไฟล์โพลีเอไมด์ที่มีโครงสร้างรอบๆ การอัดขึ้นรูปอะลูมิเนียมจริง โดยคำนึงถึงรูปทรงของส่วน การคงสภาพทางกล และความเสถียรของโปรไฟล์ในระยะยาว

ฟังก์ชั่นโครงสร้างภายในตัวแบ่งความร้อน

มากกว่าการแยกด้วยความร้อน

PA66 GF25 Structural Thermal Strut ไม่ใช่แค่ตัวกั้นพลาสติกเท่านั้น โดยเป็นส่วนหนึ่งของการเชื่อมต่อระหว่างส่วนอะลูมิเนียมทั้งสองส่วน และจะต้องคงความเสถียรเมื่อโปรไฟล์ถูกประกอบและรับน้ำหนักทางกล

วัสดุ PA66 GF25 ให้ความแข็งแกร่งที่จำเป็นสำหรับบทบาทนี้ ในขณะที่ยังคงรักษาการแยกตัวทางความร้อนที่สร้างขึ้นระหว่างส่วนอะลูมิเนียม

โหลดการถ่ายโอนผ่านโปรไฟล์

อลูมิเนียมและโพลีเอไมด์ทำงานเป็นโปรไฟล์คอมโพสิตหลังการประกอบ สตรัทระบายความร้อนจำเป็นต้องรักษาตำแหน่งและการเชื่อมต่อทางกลเพื่อให้ส่วนที่เสร็จแล้วยังคงมีเสถียรภาพ

ซึ่งทำให้รูปทรงโปรไฟล์ การเสริมแรง และคุณภาพการประกอบมีความสำคัญเท่าเทียมกัน

วัสดุ PA66 GF25

การเสริมแรงด้วยใยแก้ว 25%

ใยแก้วเสริมฐาน PA66 และเพิ่มความแข็งแกร่งของสตรัทระบายความร้อน กระบวนการของ Jinxing ยังพิจารณาการวางแนวของเส้นใยเพื่อรองรับความแข็งแรงตามยาวและความต้านทานแรงเฉือนตามขวาง

ความเสถียรของมิติ

PA66 GF25 Structural Thermal Strut จะต้องรักษาหน้าตัดที่ออกแบบไว้ในระหว่างการแทรก การรีด และการบริการในภายหลัง วัสดุและสภาวะการอัดขึ้นรูปที่มั่นคงช่วยรักษารูปทรงโปรไฟล์ที่ต้องการ

ข้อดีของผลิตภัณฑ์

· แผงกั้นความร้อนเชิงโครงสร้าง — รวมการแยกความร้อนเข้ากับส่วนรองรับทางกล

· การเสริมแรง PA66 GF25 — ให้ความแข็งแกร่งในการประกอบโปรไฟล์

· การมีส่วนร่วมทางกลไกที่มั่นคง — ออกแบบมาเพื่อให้ยังคงผสานรวมอย่างปลอดภัยกับส่วนอะลูมิเนียม

· ความเสถียรของมิติ — ช่วยรักษารูปทรงโปรไฟล์ที่ออกแบบไว้

· การผลิตเฉพาะโปรไฟล์ — หน้าตัดสามารถจับคู่กับการออกแบบการอัดขึ้นรูปอะลูมิเนียมแบบต่างๆ ได้

การรวมโปรไฟล์อลูมิเนียม

สตรัทโครงสร้างจำเป็นต้องทำงานร่วมกับโปรไฟล์อะลูมิเนียมที่สมบูรณ์ แทนที่จะเป็นส่วนประกอบอิสระ

ประเด็นสำคัญ ได้แก่ :

การใช้งาน

ประตูและหน้าต่างอลูมิเนียม

สำหรับระบบโครงและบานประตูที่แตกหักเนื่องจากความร้อน ซึ่งแผงกั้นความร้อนยังต้องทนต่อแรงในการประกอบเชิงกลด้วย

โปรไฟล์ผนังม่าน

สำหรับลูกกรง วงกบท้าย และส่วนหน้าอาคารอื่นๆ ที่ตัวแยกความร้อนเป็นส่วนหนึ่งของการเชื่อมต่อโปรไฟล์โครงสร้าง

การอัดขึ้นรูปอลูมิเนียมขนาดใหญ่

เหมาะสำหรับการออกแบบโปรไฟล์ที่ส่วนประกอบตัวแยกความร้อนมีบทบาททางกลที่สำคัญกว่าเนื่องจากขนาดหน้าตัดหรือโครงร่าง

ข้อพิจารณาในการประกอบ

ประสิทธิภาพเชิงโครงสร้างของโปรไฟล์ที่เสร็จแล้วขึ้นอยู่กับกระบวนการประกอบที่สมบูรณ์:

การเตรียมกระเป๋าอลูมิเนียม → การใส่สตรัท → การรีดด้วยกลไก → การล็อคโปรไฟล์

ขนาดแถบ ร่องอะลูมิเนียม และสภาวะการกลิ้งควรสอดคล้องกันเพื่อให้บรรลุการประสานที่ต้องการ

การควบคุมการผลิต

Jinxing ผลิต PA66 GF25 Struts ระบายความร้อนด้วยโครงสร้างผ่านการเตรียมวัสดุ การอัดขึ้นรูป การทำความเย็น การสร้างรูปร่าง และการตัดที่แม่นยำ

สามารถตรวจสอบวัสดุที่เข้ามาเพื่อดูดัชนีการไหล ปริมาณใยแก้ว และความชื้นได้ ในระหว่างการอัดรีด อุณหภูมิ ความเร็วในการดึง และสภาวะความเย็นจะถูกควบคุมเพื่อรักษาส่วนโปรไฟล์ไว้

ตัวอย่างการผลิตจะได้รับการตรวจสอบขนาดหน้าตัดและข้อบกพร่องของพื้นผิวก่อนการตรวจสอบผลิตภัณฑ์สำเร็จรูป

ทำไมต้องเลือกจินซิง

การพัฒนาโปรไฟล์โครงสร้าง

Jinxing พัฒนาสตรัทระบายความร้อนรอบๆ การอัดขึ้นรูปอะลูมิเนียมจริง รวมถึงพื้นที่เชื่อมต่อทางกลที่จำเป็น

ควบคุมการเสริมแรงด้วยใยแก้ว

PA66 และใยแก้วได้รับการประมวลผลภายใต้สภาวะควบคุมเพื่อรองรับประสิทธิภาพทางกลและมิติที่สม่ำเสมอ

การสนับสนุนการประกอบภาคปฏิบัติ

Jinxing สามารถให้การสนับสนุนด้านเทคนิคสำหรับการออกแบบช่องโปรไฟล์ การแทรกแถบ และปัญหาการขึ้นรูปม้วน เช่น การแตกร้าวหรือการรับแรงเฉือนที่ไม่เพียงพอ

Struts โครงสร้างแบบกำหนดเอง

สำหรับชิ้นส่วนอลูมิเนียมที่ไม่ได้มาตรฐาน Jinxing สามารถปรับแต่ง:

· เรขาคณิตภาคตัดขวาง

· ความกว้างและความหนา

· โครงสร้างการล็อค

· สี

· ตัดความยาว

· บรรจุภัณฑ์

· การเข้ารหัสด้วยเลเซอร์

การพัฒนาสามารถเริ่มต้นด้วยการวาดโปรไฟล์อะลูมิเนียมหรือตัวอย่างทางกายภาพ และดำเนินการผ่านเครื่องมือ การทดลองอัดขึ้นรูป และการยืนยันขนาด

การตรวจสอบคุณภาพและประสิทธิภาพ

การทดสอบที่เกี่ยวข้องสามารถครอบคลุมถึง:

· ความต้านทานแรงดึงตามยาว

· ความต้านทานแรงดึงตามขวาง

· ลักษณะมิติ

· การแก่ชราจากความร้อน

· การกันน้ำ

· การขยายตัวเชิงเส้น

ควรยืนยันวิธีการทดสอบและระดับประสิทธิภาพที่จำเป็นตามข้อกำหนดของโครงการ

คำถามที่พบบ่อย

PA66 GF25 Structural Thermal Strut คืออะไร?

เป็นส่วนประกอบโพลีเอไมด์เสริมใยแก้วที่ใช้เป็นทั้งแผงกั้นความร้อนและการเชื่อมต่อโครงสร้างภายในโปรไฟล์อลูมิเนียมที่แตกหักด้วยความร้อน

เหตุใดความแข็งแรงของโครงสร้างจึงมีความสำคัญในสตรัทกันความร้อน?

GF25 หมายถึงอะไร?

GF25 หมายถึงวัสดุ PA66 มีการเสริมใยแก้ว 25%

สตรัทระบายความร้อนแบบมีโครงสร้างสามารถใช้ได้ที่ไหน?

สามารถใช้กับหน้าต่าง อลูมิเนียมประตู ผนังม่าน และระบบโปรไฟล์อะลูมิเนียมทางสถาปัตยกรรมอื่นๆ

Jinxing สามารถปรับแต่งสตรัทระบายความร้อนที่มีโครงสร้างได้หรือไม่

ใช่. Jinxing สามารถพัฒนาส่วนที่กำหนดเองตามแบบโปรไฟล์อลูมิเนียมหรือตัวอย่างทางกายภาพ

ข้อมูลอะไรบ้างที่จำเป็นสำหรับการพัฒนาโปรไฟล์?

แบบหรือตัวอย่างการอัดขึ้นรูปอะลูมิเนียม ขนาดที่ต้องการ โครงสร้างการล็อค และวิธีการประกอบมีประโยชน์ในการยืนยันสตรัทกันความร้อนที่มีโครงสร้างเหมาะสม
